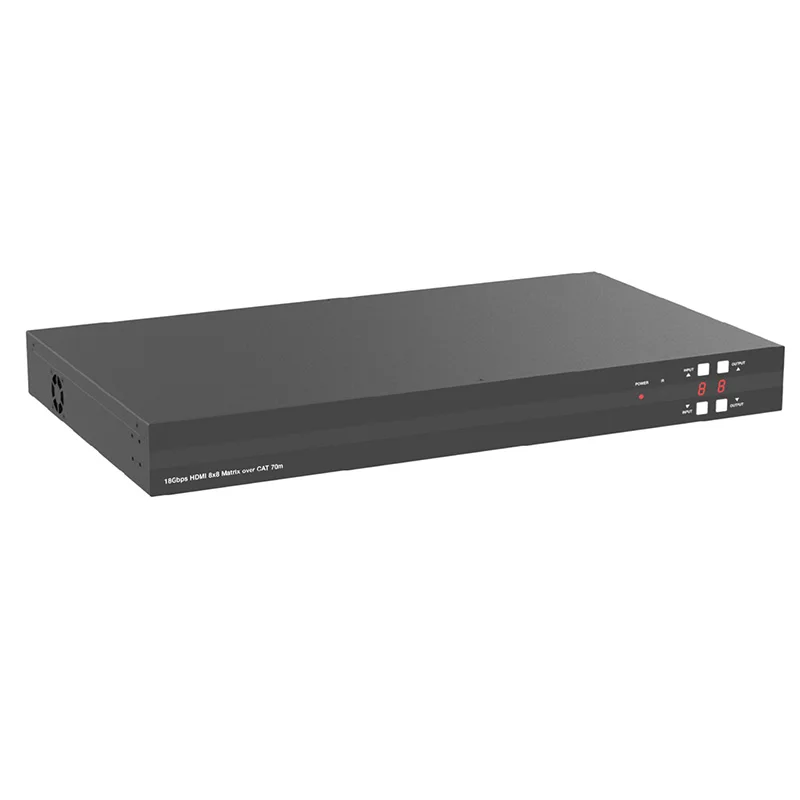

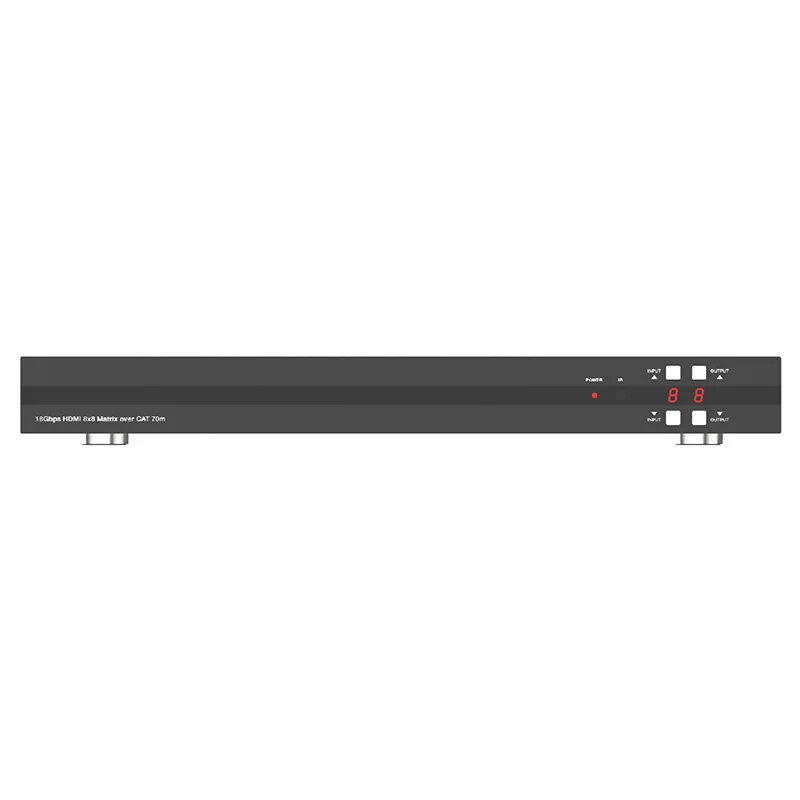

UltraHD 4K 8x8 8 in 8 out HDMI Matrix Switch Magpapatuloy hanggang 70m sa pamamagitan ng Cat5e/6/7 Cable Suporta IR RS-232
8 in 8 out HDMI Matrix Switch
Brand:
PINWEI
Spu:
HDB-M70-8X8-4K60
- Panimula
- Inirerekomendang mga Produkto
Paglalarawan ng Produkto
Ang 18Gbps 8x8 HDMI Matrix ay maaaring mag-uugnay ng 8 HDMI sources sa 16 display. May walong HDMI output ang ito at bawat HDMI output ay inilalagay bilang isang mirror upang magbigay ng isang CAT-Cable output na tumatakbo nang pareho. Suportado nito ang pag-transmit ng video (resolusyon hanggang 1080p Full HD at 4Kx2K@60Hz 4:4:4) at suportado rin ang mga digital na audio format tulad ng LPCM 7.1CH, DolbyTrueHD, Dolby Digital Plus at DTS-HD Master Audio.

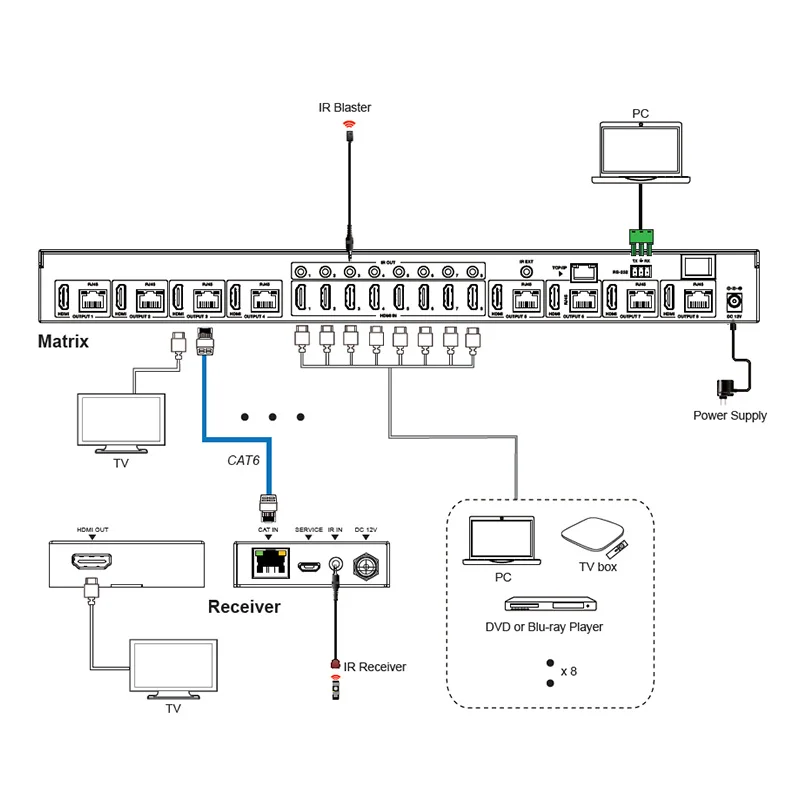

Maaaring gamitin ang Matrix para sa multi-room connectivity, at maaaring extended ang mga HDMI signal hanggang 230ft/70m sa pamamagitan ng pag-uugnay ng isang CAT Receiver sa bawat isa sa mga CAT-Cable outputs.
Suportado ng Matrix ang one-way IR matrix function. Sa dagdag pa, maaaring kontrolin ito sa pamamagitan ng mga pindutan sa harap na panel, IR remote, RS-232, LAN, at Web GUI.
Mga Tampok ng Produkto
☆ Nakakaintindi ng HDMI 2.0b at HDCP 2.2/1.x;
☆ Resolusyon ng video hanggang 4K2K@60Hz (YUV 4:4:4) sa lahat ng mga port ng HDMI & CAT;
☆ May 8 na input ng HDMI, 8 na output ng HDMI & CAT na miror;
☆ Ang mga port ng HDMI ay suporta sa 18Gbps na walang nawawala na bandwidth ng video;
☆ Kinakailangan ang HDR, HDR10, HDR10+, Dolby Vision, at HLG;
☆ Ang output ng CAT ay maaaring kumatawan sa distansya ng transmisyon hanggang 230ft/70m sa pamamagitan ng isang singgil na kabloy ng CAT6;
☆ Pasusog ang HDMI audio hanggang 7.1CH HD audio (LPCM, Dolby TrueHD at DTS-HD Master Audio);
☆ Suportado ang advanced EDID management at CEC control;
☆ 12V POC sa lahat ng CAT ports;
☆ Suporta ang isang-direksyon na IR matrix function;
☆ Kontroluhin sa pamamagitan ng mga pindutan sa front panel, IR remote, RS-232, LAN at Web GUI.
Espesipikasyon
item |
halaga |
||||
Paggawa sa HDMI |
HDMI 2.0 |
||||
Paggawa sa HDCP |
HDCP 2.2\/1.x |
||||
Bandwitdth ng Video |
18Gbps |
||||
Resolusyon ng Video |
Hanggang 4K2K@50\/60Hz (4:4:4) |
||||
Espasyo ng Kulay |
RGB 4:4:4, YCbCr 4:4:4\/4:2:2\/4:2:0 |
||||
Katumpakan ng Kulay |
8-bit, 10-bit, 12-bit (1080p@60Hz) 8-bit (4K2K@60Hz YUV4:4:4) 8-bit, 10-bit, 12-bit (4K2K@60Hz YCbCr 4:2:2/4:2:0） |
||||
Mga Format ng HDMI Audio |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
||||
Hdr |
HDR10, HDR10+, Dolby Vision, HLG |
||||
Distansya ng paghahatid |
230ft/70m (sa pamamagitan ng isang CAT6 cable) |
||||
Proteksyon sa ESD |
Pangataasang modelo: ±8kV (hangin-gap discharge) & ±4kV (kontak discharge) |
||||
Mga koneksyon |
|||||
Matrix |
Mga Input: 8x HDMI Type A [19-pin female] Mga Output: 8x HDMI Type A [19-pin female] 8x CAT port [RJ45] Mga Kontrol: 1x TCP/IP [RJ45] 1x RS-232 [3-pin phoenix connector] 8x IR OUT [3.5mm Stereo Mini-jack] 1x IR EXT [3.5mm Stereo Mini-jack] |
||||
Katanggap ng CAT |
Mga Input: 1x IR IN [3.5mm Stereo Mini-jack] 1x CAT port [RJ45] Output: 1x HDMI Type A [19-pin babae] Kontrol: 1x SERVICE [Micro USB, Port ng Update] |
||||
Makinikal |
|||||
Kahon |
Kandungan ng metalyo |
||||
Kulay |
Itim |
||||
Sukat |
Matriks: 440mm (H) x 250mm (L) x 44.5mm (H) Tanggap: 61mm (H) x 88mm (L) x 18mm (H) |
||||
Timbang |
Matriks: 3.2kg, Tanggap: 155g |
||||
Supply ng Kuryente |
Input: AC 100 - 240V 50/60Hz Output: DC 12V/5A (US/EU pamantayan, CE/FCC/UL sertipikado) |
||||
Paggamit ng kuryente (max) |
50W (Maksimo) |
||||
Temperatura ng Operasyon |
32°F - 104°F / 0°C - 40°C |
||||
Storage temperature |
-4°F - 140°F / -20°C - 60°C |
||||
Relatibong kahalumigmigan |
20- 90% RH (walang kondensasyon) |
||||
Resolusyon\/ Haba ng kable |
4K60-16ft\/ 5M; 4K30-32ft\/ 10M;
1080P60-50ft\/ 15M
|
||||
