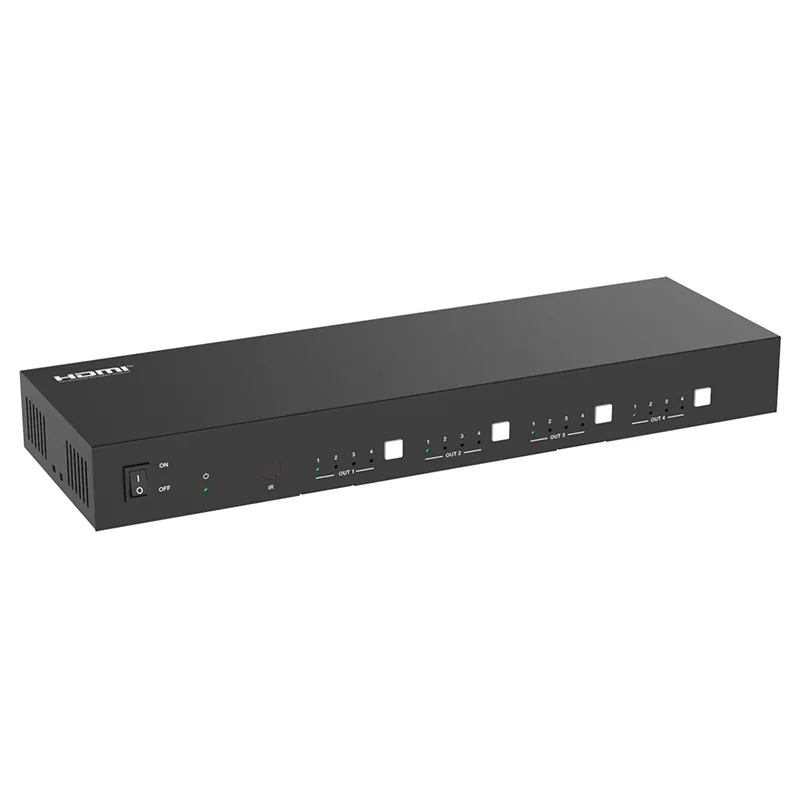

UltraHD 4K 4x4 4 in 4 out HDMI Matrix Switch Magpapatuloy hanggang 70m sa pamamagitan ng Cat5e/6/7 Cable Suporta IR RS-232
4:4:4 HDMI Matrix Splitter
Brand:
PINWEI
Spu:
HDB-M70-4X4-4K60
- Panimula
- Inirerekomendang mga Produkto
Paglalarawan ng Produkto

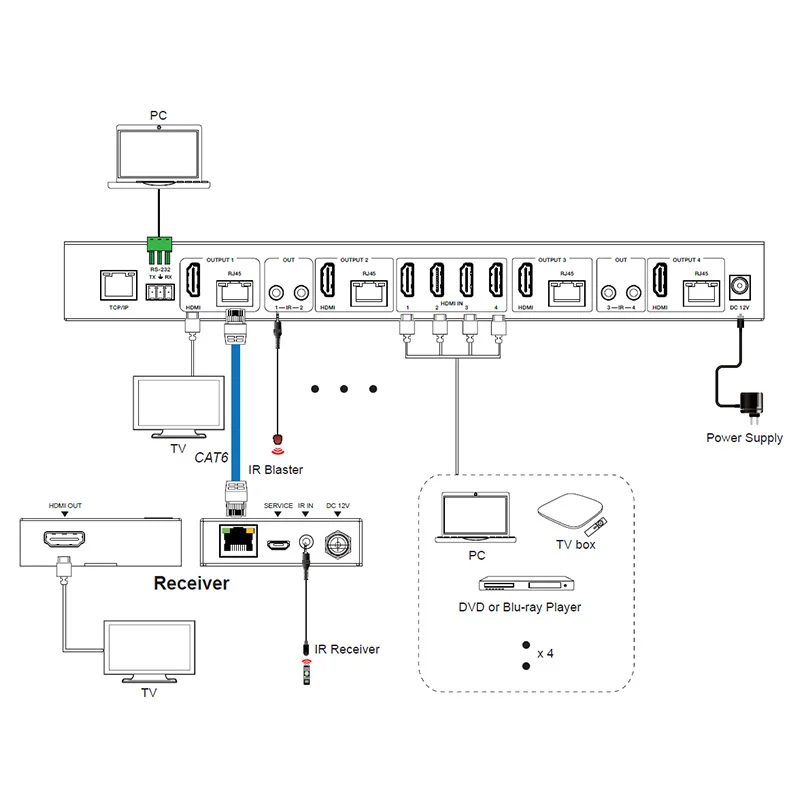

Ang 18Gbps 4x4 HDMI Matrix ay maaaring mag-uugnay ng apat na pinagmulang HDMI patungo sa walong display. Ito ay may apat na HDMI output at bawat HDMI output ay inilalabas muli upang magbigay ng isang CAT-Cable output na tumatakbo nang pareho.
Suporta ito ang pagpapadala ng video (resolusyon ay hanggang 1080p Full HD at 4Kx2K@60Hz 4:4:4) at suporta ang mga digital na audio format tulad ng LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus at DTS-HD Master Audio. Mag-ugnay ng isang CAT Receiver sa bawat isa sa mga CAT-Cable outputs upang paglayain ang HDMI signal hanggang 230ft/70m para sa multi-room connectivity. Suporta bawat HDMI output ang 4K2K hanggang 1080P downscaler nang independiyente.

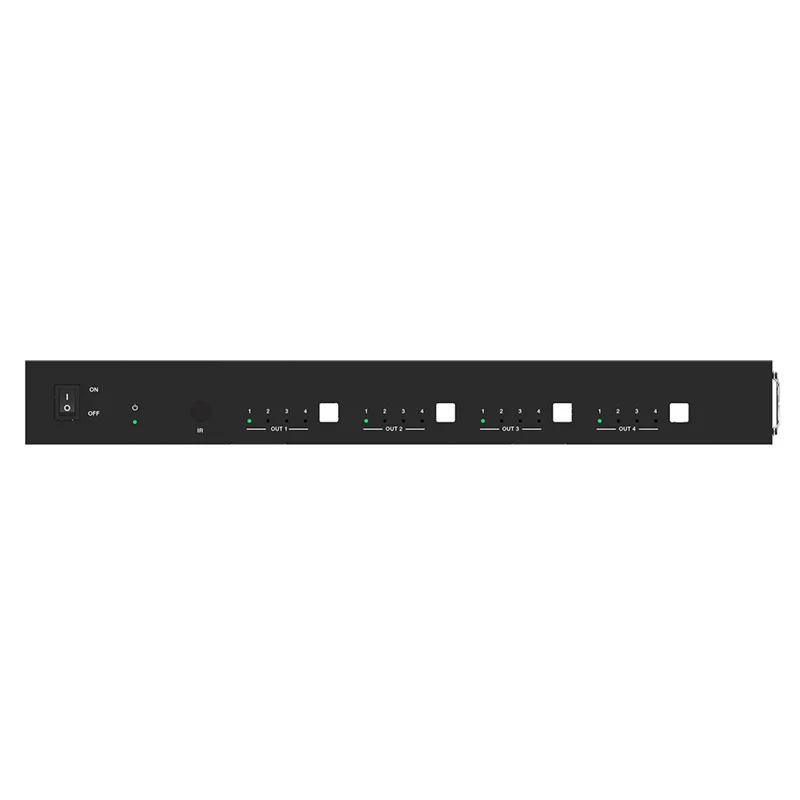

Suporta ang produkto ang one-way IR matrix function. Maliban dito, maaari itong kontrolin sa pamamagitan ng mga pindutan sa harap na panel, IR remote, RS-232, LAN, at Web GUI.
Mga Tampok ng Produkto
☆ Nakakaintindi ng HDMI 2.0b at HDCP 2.2/1.x;
☆ Resolusyon ng video hanggang 4K2K@60Hz (YUV 4:4:4) sa lahat ng mga port ng HDMI & CAT;
☆ 4 input ng HDMI, 4 output na miror ng HDMI & CAT;
☆ Suporta ang mga port ng HDMI para sa 18Gbps na walang pagkukulang na bandwidth ng video;
☆ Suporta sa 4K->1080P Down Scaler para sa bawat port ng output;
☆ Kinakailangan ang HDR, HDR10, HDR10+, Dolby Vision, at HLG;
☆ Ang CAT output ay maaaring mag-extend ng distansya ng transmisyon hanggang 230ft/70m sa pamamagitan ng isang CAT6 kable;
☆ Ang pagdala ng audio sa pamamagitan ng HDMI hanggang 7.1CH HD audio (LPCM, Dolby TrueHD at DTS-HD Master Audio) ay suportado;
☆ Suportado ang advanced EDID management at CEC control;
☆ 12V POC sa lahat ng CAT ports;
☆ Suporta ang isang-direksyon na IR matrix function;
☆ Kontroluhin sa pamamagitan ng mga pindutan sa front panel, IR remote, RS-232, LAN at Web GUI.
Espesipikasyon
item |
halaga |
||||
Paggawa sa HDMI |
HDMI 2.0 |
||||
Paggawa sa HDCP |
HDCP 2.2\/1.x |
||||
Bandwitdth ng Video |
18Gbps |
||||
Resolusyon ng Video |
Hanggang 4K2K@50\/60Hz (4:4:4) |
||||
Espasyo ng Kulay |
RGB 4:4:4, YCbCr 4:4:4\/4:2:2\/4:2:0 |
||||
Katumpakan ng Kulay |
8-bit, 10-bit, 12-bit (1080p@60Hz) 8-bit (4K2K@60Hz YUV4:4:4) 8-bit, 10-bit, 12-bit (4K2K@60Hz YCbCr 4:2:2/4:2:0) |
||||
Mga Format ng HDMI Audio |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
|
||||
Hdr |
HDR10, HDR10+, Dolby Vision, HLG |
||||
Distansya ng paghahatid |
230ft/70m (sa pamamagitan ng isang CAT6 cable) |
||||
Proteksyon sa ESD |
Pangataasang modelo: ±8kV (hangin-gap discharge) & ±4kV (kontak discharge) |
||||
Mga koneksyon |
|||||
Matrix |
Inputs: 4x HDMI Type A [19-pin female] Outputs: 4x HDMI Type A [19-pin female] 4x CAT port [RJ45] 4x IR OUT [3.5mm Stereo Mini-jack] Mga Kontrol: 1 x TCP/IP [RJ45] 1x RS-232 [3-pin phoenix connector] |
||||
Katanggap ng CAT |
Mga Input: 1x IR IN [3.5mm Stereo Mini-jack] 1x CAT port [RJ45] Output: 1x HDMI Type A [19-pin babae] Kontrol: 1x SERVICE [Micro USB, Port ng Update] |
||||
Makinikal |
|||||
Kahon |
Kandungan ng metalyo |
||||
Kulay |
Itim |
||||
Sukat |
Matrix: 320mm [Habang] x 100mm [Lalim] x 36mm [Taas] Tagatanggap: 61mm [Habang] x 88mm [Lalim] x 18mm [Taas] |
||||
Timbang |
Matrix: 915g, Tagatanggap: 155g |
||||
Supply ng Kuryente |
Input: AC 90 - 260V 50/60Hz Output: DC 12V/2.5A (standards ng US/EU, sertipikado ng CE/FCC/UL) |
||||
Paggamit ng kuryente (max) |
19.68W (Maksimum) |
||||
Temperatura ng Operasyon |
32°F - 104°F / 0°C - 40°C |
||||
Storage temperature |
-4°F - 140°F / -20°C - 60°C |
||||
Relatibong kahalumigmigan |
20- 90% RH (walang kondensasyon) |
||||
Resolusyon\/ Haba ng kable |
4K60-16ft\/ 5M; 4K30-32ft\/ 10M;
1080P60-50ft\/ 15M
|
||||
