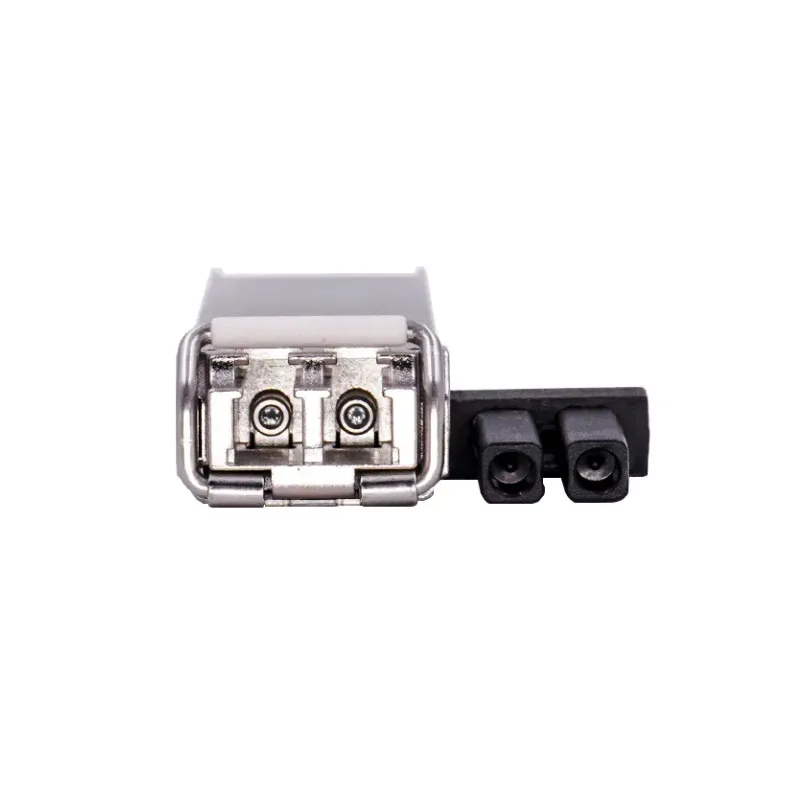

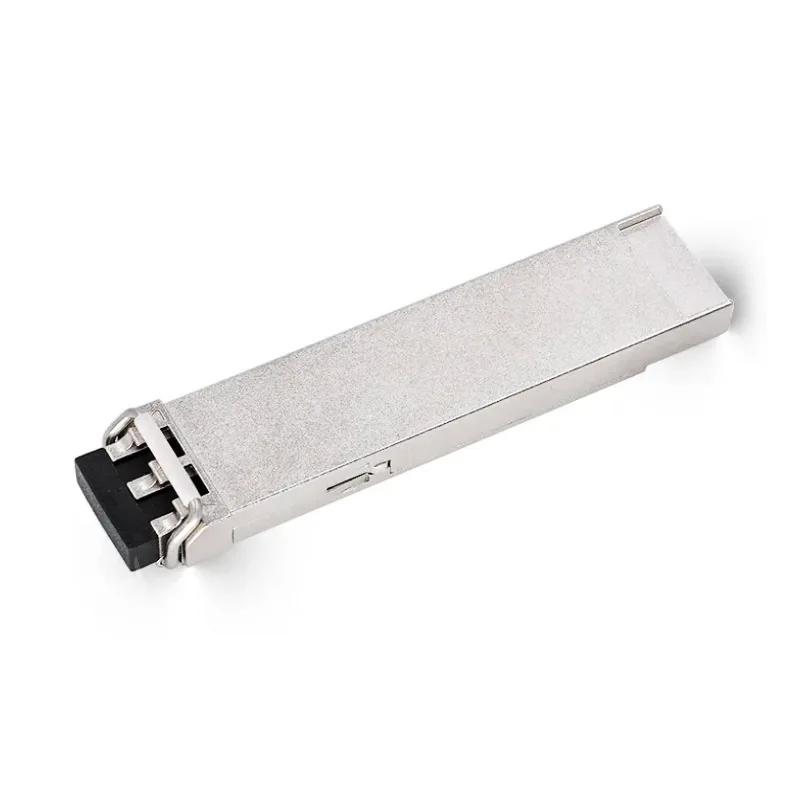

10G SFP+ 850nm 300m MMF Multimode Dual Fiber LC Optical Module
modyul ng multi-mode SFP
Brand:
PINWEI
Spu:
SFP-10G-850-300
- Panimula
- Inirerekomendang mga Produkto
Paglalarawan ng Produkto
Ang SFP-10G-850-300 ay isang mataas na pagganap, mababang-gastong modyul, na suporta hanggang 10.3125Gbps, at distansya ng transmisyon hanggang 300m sa MM fiber. Ang transceiver ay binubuo ng dalawang bahagi: Ang seksyon ng transmitter ay kumakatawan sa laser driver at 850nm VCSEL laser. Ang seksyon ng receiver ay binubuo ng PIN photodiode na integrado sa transimpedance preamplifer (TIA) at Limitting Amplifier. Ang modyul ay maaaring i-plug-out at i-plug-in nang mainit sa 20-pin connector. Ang high-speed na elektrikal na interface ay batay sa low voltage logic, na may pangunahing 1000hms na pagkakaiba-iba ng impeksansa at AC coupled sa loob ng modyul.
Ang optical output ay maaaring i-disable sa pamamagitan ng LVTTL logic high-level input ng TX_DIS. Inaabdala ang Transmit Fault (Tx_Fault) upang ipakita na nakita ng transmitter ng module ang isang fault condition na may kinalaman sa operasyon o seguridad ng laser. Inaabdala din ang Loss of signal (RX_LOS) output upang ipakita ang pagkawala ng input optical signal ng receiver. Mayroong serial EEPROM sa transceiver na nagpapahintulot sa gumagamit na makarating ng mga datos ng transceiver monitoring at configuration sa pamamagitan ng 2-wire SFP Management Interface. Gumagamit ito ng isang solong address, A0h, na hinati sa memory map sa dalawang bahagi: lower at upper area. Nakukuha ang basic digital diagnostic (DD) data sa lower area habang nakikita ang specific data sa isang serye ng mga talahanayan sa high memory area.
Features
Hanggang 300m transimisyong MMF
Hanggang 10.3125Gbps
850nm VCSEL laser at PIN receiver
SFI electrical interface
2-wire interface para sa integradong pagpantala ng Digital Diagnostic
Hanggang 300m transimisyong MMF
Hanggang 10.3125Gbps
850nm VCSEL laser at PIN receiver
SFI electrical interface
2-wire interface para sa integradong pagpantala ng Digital Diagnostic
SFP+ MSA package na may duplex LC connector
Maaaring alisin at ilagay nang maikli
Mababang EMl at napakagandang proteksyon ng ESD
+3.3V supply ng kuryente
Paggamit ng enerhiya mas mababa sa 1.0W
Temperatura ng operating case: 0~+70°C
Maaaring alisin at ilagay nang maikli
Mababang EMl at napakagandang proteksyon ng ESD
+3.3V supply ng kuryente
Paggamit ng enerhiya mas mababa sa 1.0W
Temperatura ng operating case: 0~+70°C
Pagsunod
Sumasailalim sa lEEE 802.3ae-2002
Sumasailalim sa lEEE 802.3ae-2002
Sumasailalim sa MSA SFF-8472
Sumasailalim sa MSA SFF-8431
Sumasailalim sa MSA SFF-8431
Espesipikasyon
item |
halaga |
Model Number |
10G-850-300 |
Paggamit |
FTTX |
Panahon ng Guarantee |
1 Taon |
Material |
Mental |
Wavelength |
850nm |
Uri ng hibla |
Multi Mode Double Fiber LC |
Layo |
300 m |
Timbang |
0.02 kg |
Sukat |
1*1.5*6 cm |
Panahon ng Guarantee |
1 Taon |
Paggamit |
FTTH FTTxFTTB Network |
Rate ng data |
10Gbps |
