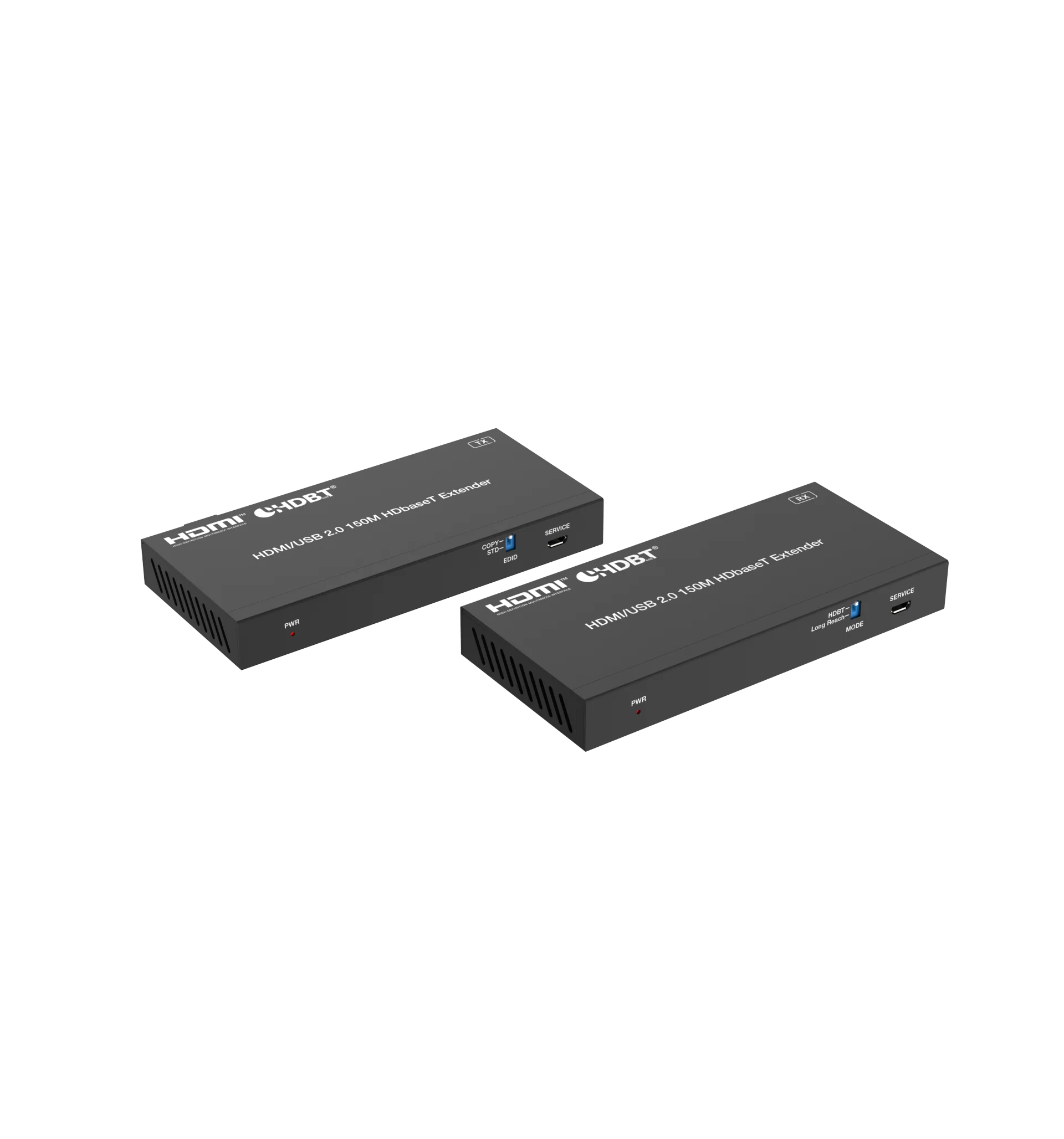

4K@60Hz YUV 4:4:4 HDBase-T HDMI KVM Extender Over Cat6/7 hanggang 150m may USB2.0/ POC/ Bi-direksyonal na IR

4K HDMI KVM Extender

Brand:

PINWEI

Spu:

PW-1HDB1K-4K

Panimula
Inirerekomendang mga Produkto

Paglalarawan ng Produkto

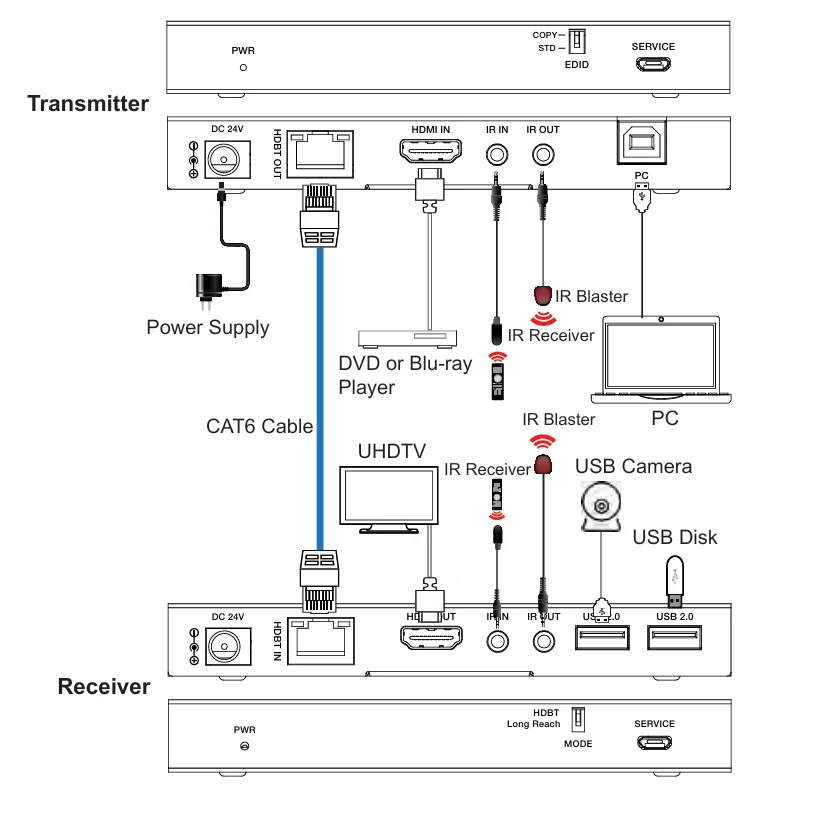

Ang HDBase-T Extender na ito na may kapasidad ng 18Gbps ay maaaring magpatuloy ng HDMI signal, bi-direksyonal na IR control signal at USB KVM signal hanggang sa distansya ng 492 ft / 150m (Long Reach Mode) sa pamamagitan ng isang CAT6 cable. Nagbabago ang produkto na ito ng HDMI signal patungo sa standard na HDBase-T signal at ipinapasa ito sa pamamagitan ng LAN cable. Maaari nito madaliang kontrolin ang signal source device o display device mula sa ugnay na dulo sa pamamagitan ng bi-direksyonal na IR signal pass-through function. Ang resolusyon ng video ay nakakataas hanggang 4K2K@60Hz YUV 4:4:4. Suporta din ito ang POC function. Maaaring gamitin ang extender sa iba pang larangan tulad ng video conference system, multimedia signal broadcasting, HDMI signal extension, etc.

Tampok ng produkto

Tumutugma sa HDMI 2.0b at HDCP 2.2;

Suporta sa 18Gbps na bandwidth ng video;

Suporta ang resolusyon ng video hanggang 4K2K@60Hz YUV 4:4:4;

May Mode DIP switch upang pumili ng HDBase-T Mode & Long Reach Mode HDBase-T;

Mode: -USB suporta ang USB 2.0 transmisyon (suporta ang pagkonekta sa USB camera, USB flash drive at iba pang mga device); maaring ma-extend ang distansya ng transmisyon ng senyal ng audio & video hanggang 328ft / 100m para sa 4K60 Long Reach;

Mode: -USB suporta lamang ang HID (Human Interface Device) device; maaring ma-extend ang distansya ng transmisyon ng senyal ng audio & video hanggang 492ft / 150m para sa 1080P o 394ft / 120m para sa 4K60;

Suportado ang bi-directional IR signal at USB KVM signal pass-through;

Suportado ang bi-directional POC (Power over Cable) function;

Advanced EDID management;

Kompaktong disenyo para sa madali at maanghang pag-install;

Espesipikasyon

Teknikal
Paggawa sa HDMI			HDMI 2.0b
Paggawa sa HDCP			HDCP 2.2
Bandwitdth ng Video			18Gbps
Resolusyon ng Video			Hanggang 4K2K@60Hz YUZ 4:4:4
Paghahangganan ng USB			USB 2.0
Antas ng IR			5Vp-p
Frekwensiya ng IR			Malawak na-banda 20K-60KHz
Distansya ng paghahatid			Mode ng HDBase-T: 4K60 -- 328ft/100m Long Reach Mode: 1080P -- 492ft/150m ; 4K60 -- 394ft/120m
Espasyo ng Kulay			RGB 4:4:4, YCbCr 4:4:4/4:2:2, YUV 4:2:0
Katumpakan ng Kulay			8/10/12-bit
Hdr			HDR, HDR10, HDR10+, Dolby Vision, HLG
Format ng audio			LPCM 7.1CH, Dolby True HD at DTS-HD Master
Proteksyon sa ESD			Modelo ng katawan ng tao—— ±8kV (Paghuhukay sa hangin) & ±4kV (Kontak na paghukay)
Koneksyon
Transmitter			Input: 1xHDMI IN [Type A, 19-pin female] 1xIR IN [3.5mm Stereo Mini-jack] 1xSERVICE [Micro-USB jack] 1xUSB [USB-B, 4-pin female] Output: 1xHDBT SAPEL [RJ45] 1xIR SAPEL [3.5mm Stereo Mini-jack]
Tumatanggap			Input: 1xHDBT PAMAMAGITAN [RJ45] 1xIR IN [3.5mm Stereo Mini-jack] 1xSERVICE [Micro-USB jack] Output: 1xHDMI SAPEL [Type A, 19-pin female] 1xIR SAPEL [3.5mm Stereo Mini-jack] 2xUSB 2.0 [USB-A, 4-pin babae]
Makinikal
Kahon			Kandungan ng metalyo
Kulay ng Silkscreen			Itim
Sukat			140mm (H) × 65mm (L) × 18mm (T)
Timbang			TX: 245g; RX:250g
Supply ng Kuryente			DC 24V/1A Suporta ang bi-direksyonal na POC function
Konsumo ng Kuryente			13.2W (Maksimum)
Storage temperature			-20°C ~ 60°C / -4°F ~ 140°F
Temperatura ng Operasyon			0°C ~ 40°C / 32°F ~ 104°F
Relatibong kahalumigmigan			20~90% RH (hindi nakakondensa)

Mga Kontrol ng Operasyon & mga Kabisa

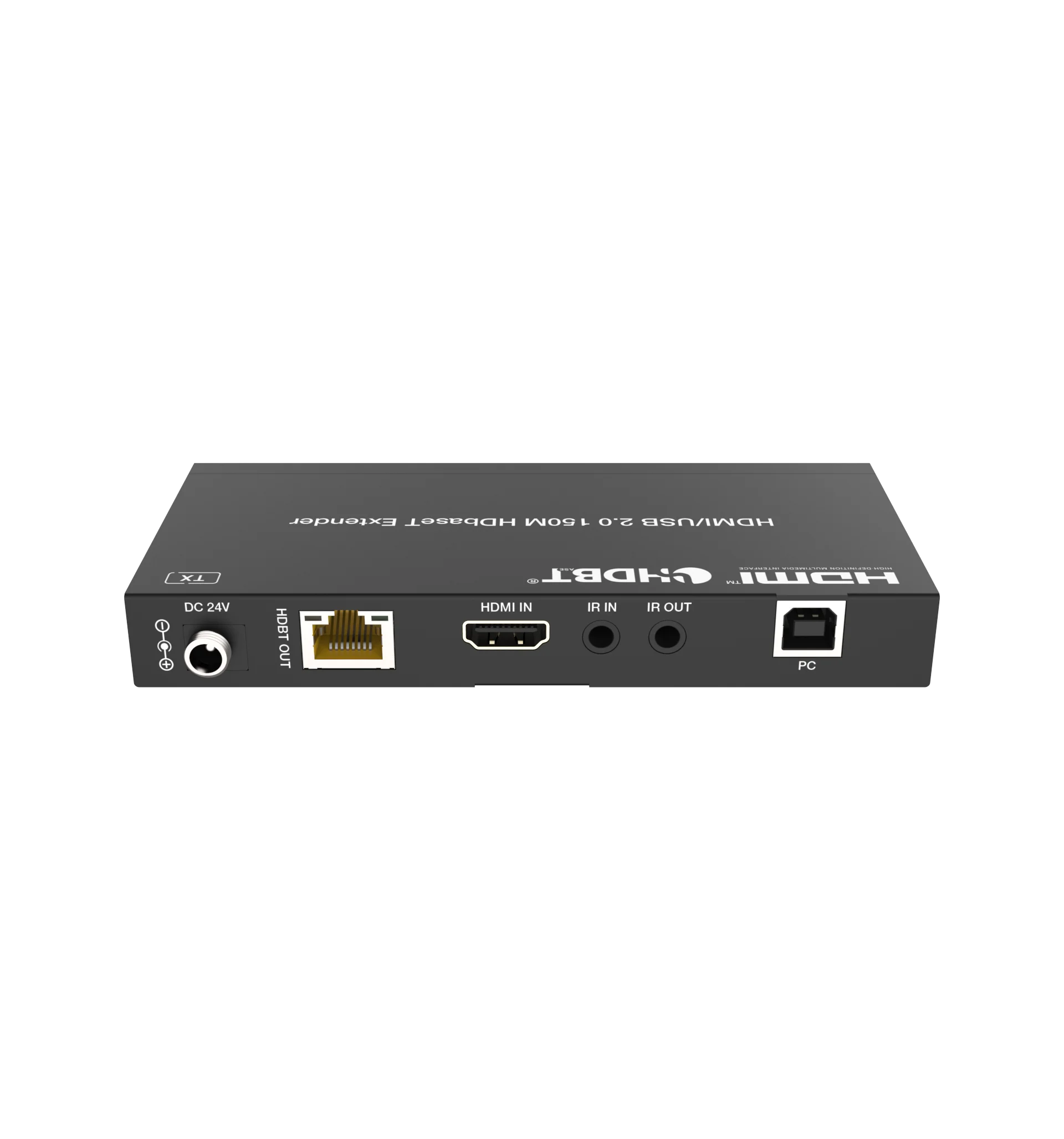

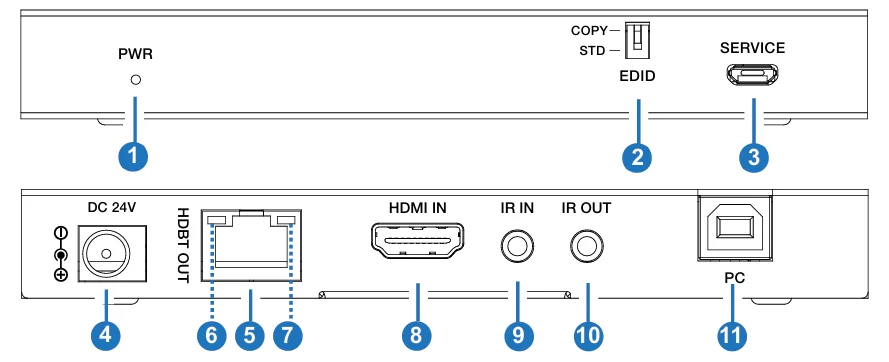

TX panel:

Hindi	Pangalan	Paglalarawan ng function
1	PWR LED	Ang red LED ay bukas kapag ang TX ay may kapangyarihan
2	EDID DIP switch	Ginagamit para sa pag-set ng EDID ng audio (ikawlang pindutan papunta sa COPY bilang default) COPY: Kopyahin ang EDID ng port ng HDMI OUT ng RX STD: Default 1080P 2CH
3	Serbisyo	Port para sa update ng firmware
4	DC24V	Port para sa input ng DC24V/1A power Tandaan na ang extender ay suporta sa POC function, ibig sabihin ay kahit isa lang sa Transmitter o Receiver ang konektado sa 24V/1A power supply, hindi kinakailangan ng kaparehong suplay ang iba pa
5	HDBT OUT	Port para sa HDBT output, konektado sa HDBT IN port ng RX gamit ang CAT6 cable
6	Link Signal Indicator (Berde)	▪ May ilaw: Ang TX at RX ay nasa mabuting katayuan ng pagkonekta ▪ Nagpuputok: Ang TX at RX ay nasa masamang katayuan ng pagkonekta ▪ Madilim: Hindi konektado ang TX at RX
7	Data Signal Indicator (Dilaw)	▪ May ilaw: May HDMI signal na may HDCP ▪ Nagmamarka: senyal ng HDMI na walang HDCP ▪ Madilim: Walang senyal ng HDMI
8	HDMI IN	Port ng input ng senyal ng HDMI, nakakonekta sa device na pinagmulan ng HDMI tulad ng DVD player o Set Top Box
9	IR IN	Magkonekta sa kable ng tagatanggap ng IR, ang tanging senyal ng IR ay ilalabas sa port ng IR OUT ng RX
10	IR OUT	Mag-iwan ng koneksyon sa kable ng IR blaster, ang isinalang sigla ng IR ay mula sa port ng IR IN ng RX
11	PC	USB-B port, koneksyon sa PC

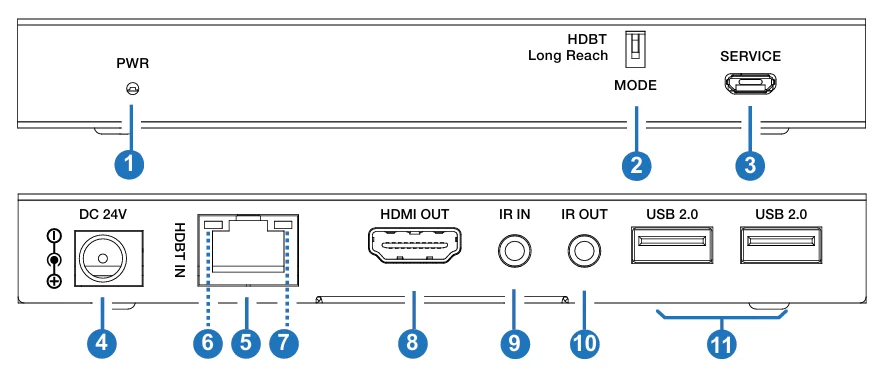

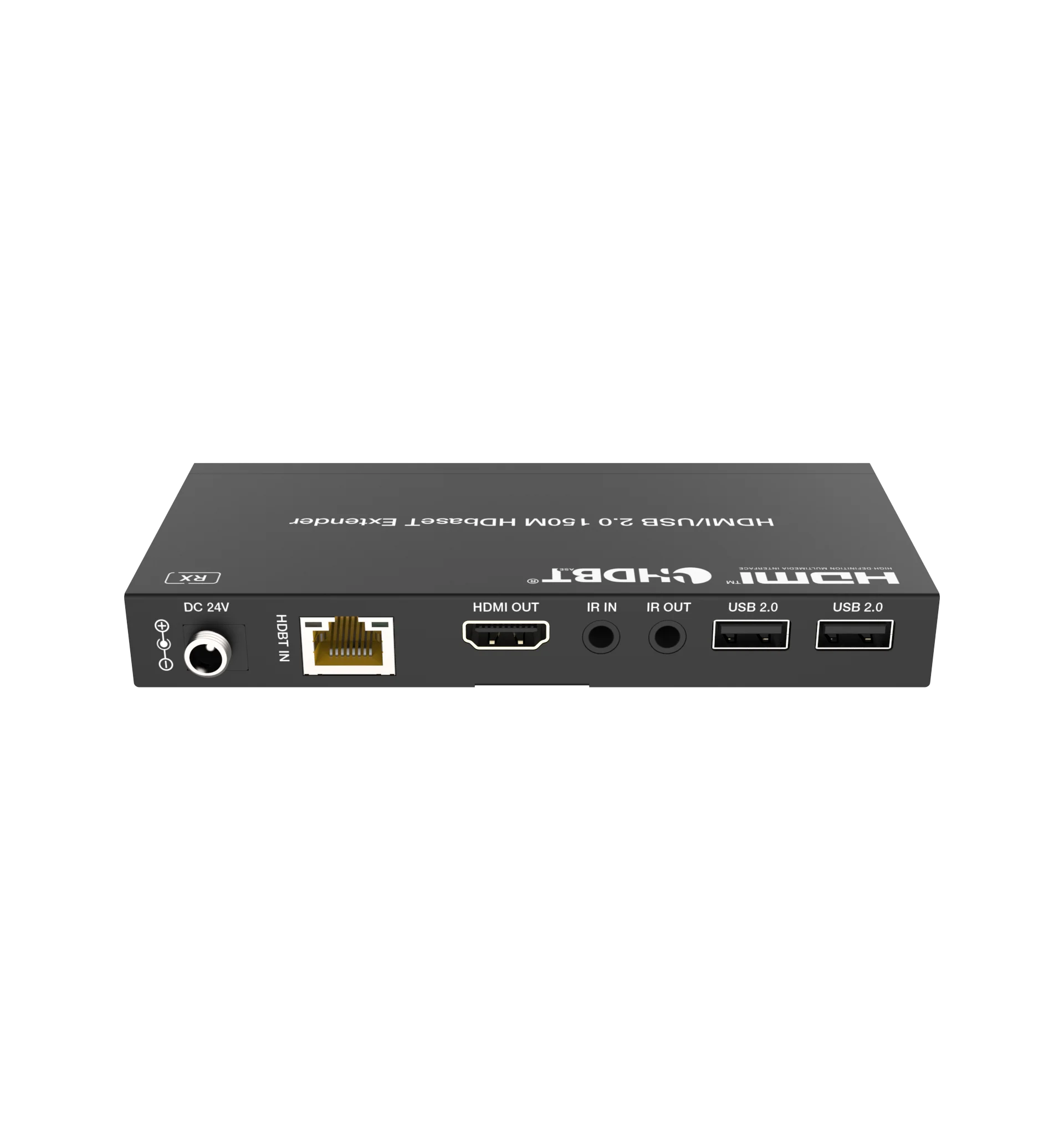

RX panel:

Hindi	Pangalan	Paglalarawan ng function
1	PWR LED	Ang red LED ay bukas kapag ang TX ay may kapangyarihan
2	MODE DIP switch	Ginagamit para sa pagpapalit ng Mode ng audio (default ay nakaset sa HDBT) HDBT: Pagpapalit sa Mode ng HDBase-T Long Reach: Pagpapalit sa Mode ng Long Reach
3	Serbisyo	Port para sa update ng firmware
4	DC24V	Port para sa input ng DC24V/1A power Tandaan na ang extender ay suporta sa POC function, ibig sabihin ay kahit isa lang sa Transmitter o Receiver ang konektado sa 24V/1A power supply, hindi kinakailangan ng kaparehong suplay ang iba pa
5	HDBT IN	Port ng HDBT input, konektado sa port ng HDBT OUT ng TX gamit ang CAT6 cable
6	Link Signal Indicator (Berde)	▪ May ilaw: Ang TX at RX ay nasa mabuting katayuan ng pagkonekta ▪ Nagpuputok: Ang TX at RX ay nasa masamang katayuan ng pagkonekta ▪ Madilim: Hindi konektado ang TX at RX
7	Data Signal Indicator (Dilaw)	▪ May ilaw: May HDMI signal na may HDCP ▪ Nagmamarka: senyal ng HDMI na walang HDCP ▪ Madilim: Walang senyal ng HDMI
8	HDMI SA LABAS	Port para sa pag-output ng signal ng HDMI, koneksyon sa display na may suporta sa HDMI tulad ng TV o monitor
9	IR IN	Mag-konek sa IR receiver cable. Ang IR signal ay ipapadala sa port ng IR OUT ng TX
10	IR OUT	Mag-konek sa IR blaster cable, ang IR signal ay mula sa port ng IR IN ng TX
11	Mga port ng USB 2.0	Dalawang USB-A ports, koneksyon sa mga device na USB 2.0. (Ang pinakamataas na output current ng isang USB 2.0 port ay 500mA, kung mas mataas ay) hindi magagana)
