4K60Hz 4:4:4 8x8 HDMI Matrix Switch HDBase-T Extend 150m Suporta IR RS-232 LAN Web GUI HDMI 2.0 HDCP 2.2
HDMI Matrix Switch 8-Input 8-Output
Brand:
PINWEI
Spu:
HDB-M150-8X8-4K60
- Panimula
- Inirerekomendang mga Produkto
Paglalarawan ng Produkto

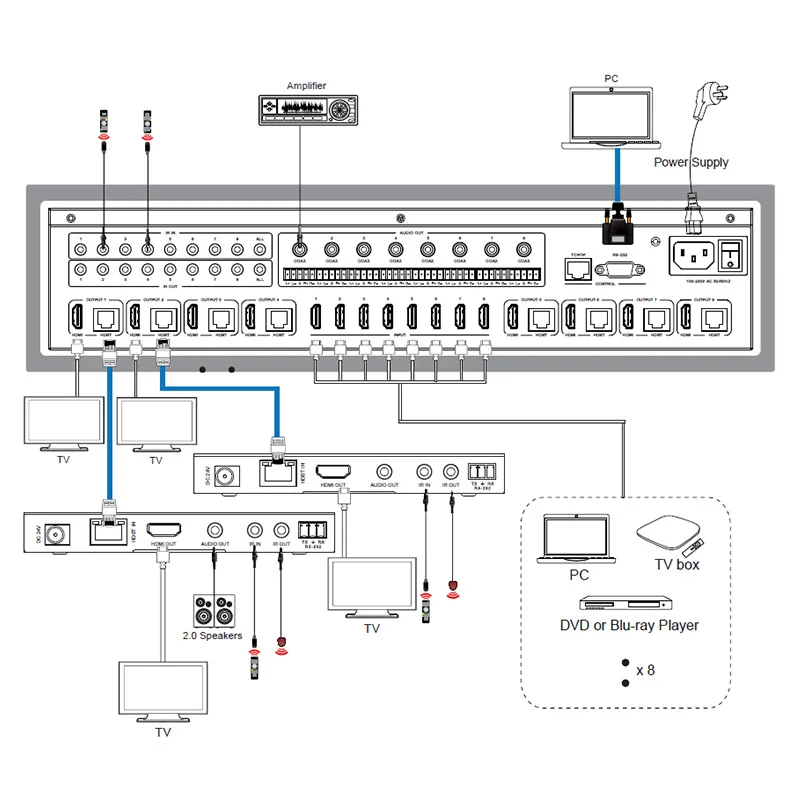

Ang 18Gbps 8x8 HDBaseT(150M) Matrix ay maaaring mag-uugnay ng 8 HDMI sources sa 16 display. Mayroon itong 8 HDMI outputs at bawat HDMI output ay iniiwanang miror upang magbigay ng CAT-Cable output na tumatakbo nang pareho. Ang HDBaseT output ay maaaring paglalayong pahabaan ng transmisyon ng video hanggang 492ft / 150m sa pamamagitan ng isang solo Cat5e/6/7 cable.
Ang produkto ay suporta sa resolusyong video hanggang 4K2K@60Hz 4:4:4. Suportado ang audio de-embedded papunta sa analog at coaxial audio. Bawat HDMI output ay suporta sa 4K2K hanggang 1080P downscaler nang independiyente.

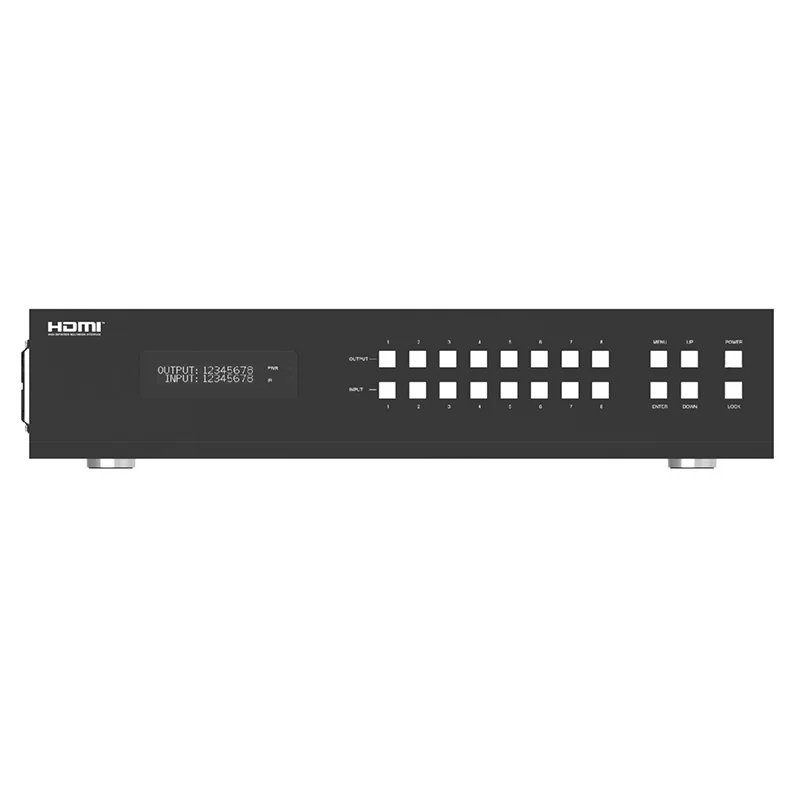

Suportado ng produkto ang IR matrix. Ang IR signal ay kontrol na isa-sa-isa sa dulo ng Matrix, pero ang IR signal ay sumusunod sa kanal ng HDMI video sa dulo ng HDBaseT Receiver. Nagbibigay ang produkto ng isang intuitive set ng front panel na may OLED screen at suporta sa kontrol sa pamamagitan ng mga boto ng front panel, IR remote, RS-232, LAN, at Web GUI.
Mga Karakteristika ng Produkto
☆ Nakakasunod sa HDMI 2.0b, HDCP 2.2 at HDCP 1.x;
☆ Resolusyong video hanggang 4K2K@60Hz (YUV 4:4:4) sa lahat ng mga port ng HDMI & HDBaseT;
☆ May 8 na input ng HDMI, 8 na output ng HDMI & HDBaseT na miror;
☆ Mga port ng HDMI ay transmit 18Gbps na walang sakuna at hindi nai-compress na bandwidth ng video;
☆ Suporta sa 18Gbps na walang sakuna at nai-compress na transmisyon ng signal ng HDBaseT;
☆ Suporta sa 4K->1080P Down Scaler para sa bawat port ng output;
☆ Kinakailangan ang HDR, HDR10, HDR10+, Dolby Vision, at HLG;
☆ Ang HDBaseT output ay maaaring mag-extend ng distansya ng transmisyon ng video hanggang 492ft / 150m para sa 1080P o 394ft / 120m para sa 4K2K gamit ang isang singlo na kable ng Cat 5e/6/7;
☆ Ang pagdala ng audio sa pamamagitan ng HDMI hanggang 7.1CH HD audio (LPCM, Dolby TrueHD at DTS-HD Master Audio) ay suportado;
☆ Suporta IR matrix;
☆ Suportado ang audio de-embedded sa pamamagitan ng mga port na analog at coax;
☆ Suportado ang advanced EDID management at CEC control;
☆ 24V POC sa lahat ng mga HDBaseT port;

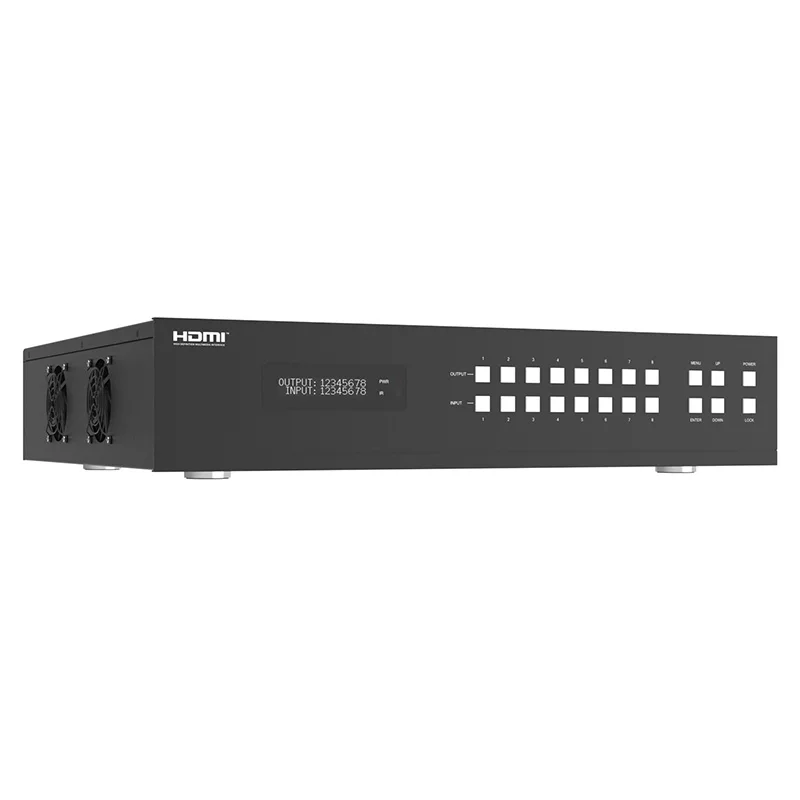

☆ Disenyong 2U rack mounted na may front panel OLED display;
☆ Kontroluhin sa pamamagitan ng mga pindutan sa front panel, IR remote, RS-232, LAN at Web GUI.
Espesipikasyon
item |
halaga |
|
Paggawa sa HDMI |
HDMI 2.0b |
|
Paggawa sa HDCP |
HDCP 2.2 at HDCP 1.x |
|
Bandwitdth ng Video |
18Gbps |
|
Resolusyon ng Video |
Hanggang 4K2K@50\/60Hz (4:4:4) |
|
Espasyo ng Kulay |
RGB 4:4:4, YCbCr 4:4:4\/4:2:2\/4:2:0 |
|
Katumpakan ng Kulay |
8-bit, 10-bit, 12-bit (1080p@60Hz) 8-bit (4K2K@60Hz YUV4:4:4) 8-bit, 10-bit, 12-bit (4K2K@60Hz YCbCr 4:2:2/4:2:0） |
|
Hdr |
HDR10, HDR10+, Dolby Vision, HLG |
|
Mga Format ng HDMI Audio |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
|
Mga Format ng Coax Audio |
PCM 2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
|
Mga Format ng Balansadong Audio sa Analog |
PCM2.0CH |
|
Vmax |
2Vrms |
|
SNR |
＞90dB |
|
Relasyon ng THD+N |
＜0.1% (V_max) 0.001%~0.01% (V_best) |
|
CrossTalk |
＞80dB |
|
Tugon sa dalas |
20Hz~20kHz ±0.5dB |
|
Proteksyon sa ESD |
Pangkat ng katawan — ±8kV (Ahe discharge) & ±4kV (Kontakto discharge) |
|
Proteksyon sa ESD |
Pangkat ng katawan — ±8kV (Ahe discharge) & ±4kV (Kontakto discharge) |
|
Mga koneksyon |
||
Matrix |
Mga Input: 8x HDMI Type A [19-pin female] Mga Output: 8x HDMI Type A [19-pin female] 8x HDBaseT port [RJ45] 8x Coaxial audio [3.5mm Stereo Mini-jack] 8x balansadong analog na audio [5-pin Phoenix connector] Mga Kontrol: 9x IR IN [3.5mm Stereo Mini-jack] 9x IR OUT [3.5mm Stereo Mini-jack] 1x TCP/IP [RJ45] 1x RS-232 [D-Sub 9] |
|
Tagagawa ng HDBaseT |
Input: 1x HDBT IN [RJ45, 8-pin female] Mga Output: 1x HDMI Type A [19-pin female] 1x SALIDA NG AUDIO [3.5mm Stereo Mini-jack] Mga Kontrol: 1x IR IN [3.5mm Stereo Mini-jack] 1x IR OUT [3.5mm Stereo Mini-jack] 1x RS-232 [3-pin phoenix connector] 1x SERBISYO [Mini-USB, Update port] |
|
Makinikal |
||
Kahon |
Kandungan ng metalyo |
|
Kulay |
Itim |
|
Sukat |
Matrix: 440mm (H) × 374mm (L) × 88.6mm (H) Receiver: 140mm (H) x 65mm (H) x 18mm (H) |
|
Timbang |
Matrix: 6.54Kg, Receiver: 155g |
|
Supply ng Kuryente |
AC 100 - 240V 50/60HZ |
|
Paggamit ng kuryente (max) |
125W (Max) |
|
Temperatura ng Operasyon |
32 - 104°F / 0 - 40°C |
|
Storage temperature |
-4 - 140°F / -20 - 60°C |
|
Relatibong kahalumigmigan |
20 - 90% RH (walang pagkakondense) |
|
