4K@60Hz 4:4:4 18Gbps USB-C/HDMI USB2.0 Extender sa pamamagitan ng CAT6/7 hanggang 70m may IR RS232 Control at POC
HDbase-T
Brand:
PINWEI
Spu:
PW-HDU2-E70-4K
- Panimula
- Inirerekomendang mga Produkto
Paglalarawan ng Produkto
Ang HDBaseT 3.0 Extender na ito na may kapasidad ng 18Gbps ay maaaring magpatuloy ng hindi nai-compress na HDMI/USB-C senyal, bi-direksyonal na IR, RS-232, at USB 2.0 senyal hanggang 230 ft/70m (4K30/1080P) o 131 ft/40m (4K60) sa pamamagitan ng isang CAT6A/7 kabel. Ang resolusyon ng video ay hanggang 4K2K@60Hz YUV 4:4:4. Mayroong 1x HDMI input, 1x USB-C input (60W charging), 1x USB Host at 3x USB Device ports sa transmitter. Mayroon naman ang receiver ang 1x HDMI output at 2x USB Device ports. Suporta ang parehong transmitter at receiver para sa 3.5mm analog audio de-embedding, EDID management, bi-direksyonal na IR at RS-232 signal pass-through. Suportado din ng produkto ang bi-direksyonal na 24V POC function. Nag-aalok ang Extender ng pinakamadaling solusyon para sa pagpapatuloy ng video sa pamamagitan ng isang CAT kabel na may kakayanang malayong distansya, at ito ang pribadong solusyon para sa aplikasyon sa bahay/komersyal
2. Mga Katangian
☆ Nakakikilala sa HDMI 2.0b at HDCP 2.3, 18Gbps video bandwidth
☆ Disenyo batay sa HDBaseT 3.0 VS300R chipset
☆ Suporta ang resolusyong video hanggang 4K2K@60Hz (YUV 4:4:4)
☆ Ang distansya ng transmisyon ng hindi tinatakdang video signal maaaring maextend hanggang 230ft/70m para sa 4K@30Hz, o 131ft/40m para sa 4K@60Hz gamit ang isang singlo na CAT6A/7 kable
☆ Mga tampok ng TX na may 1x HDMI input, 1x USB-C input, 1x HDBT output, 1x USB 2.0 host at 3x USB 2.0 clients

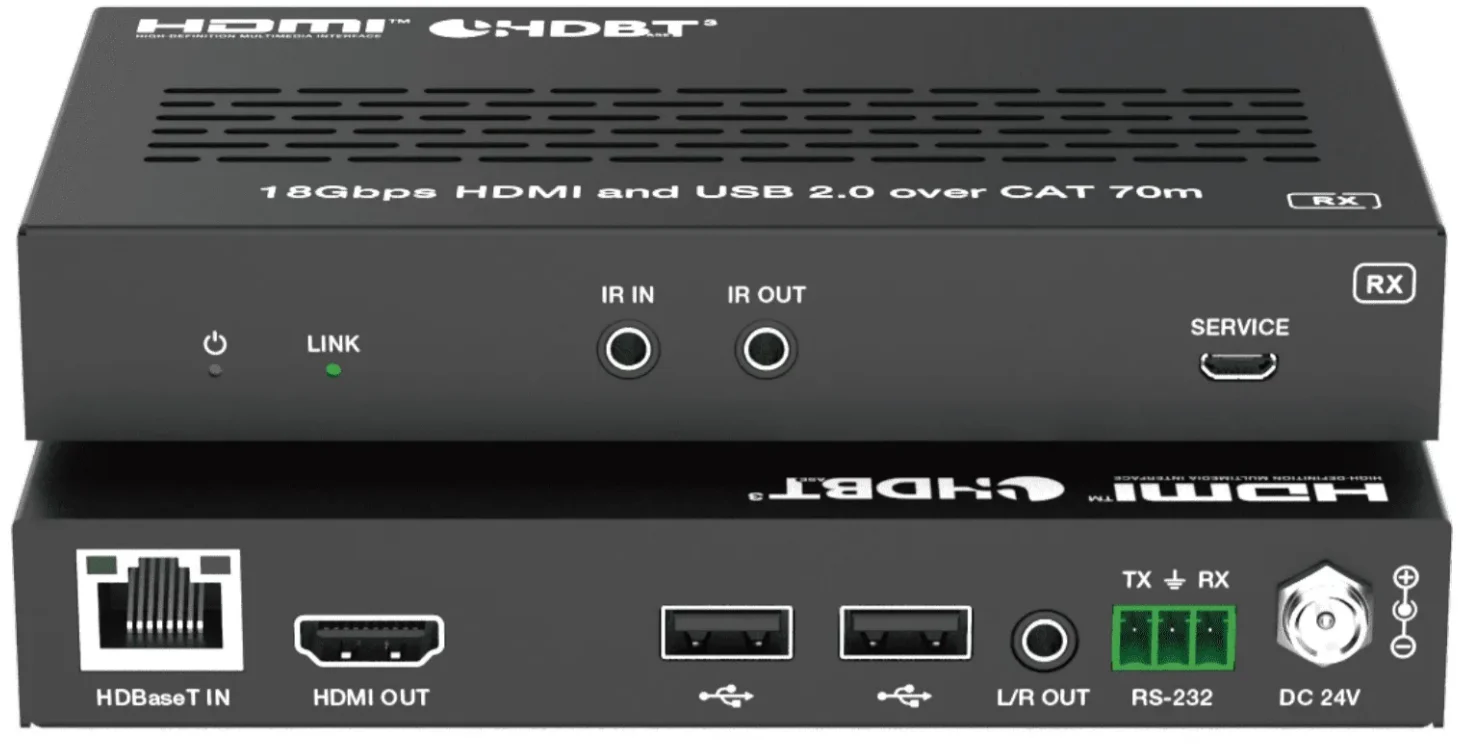

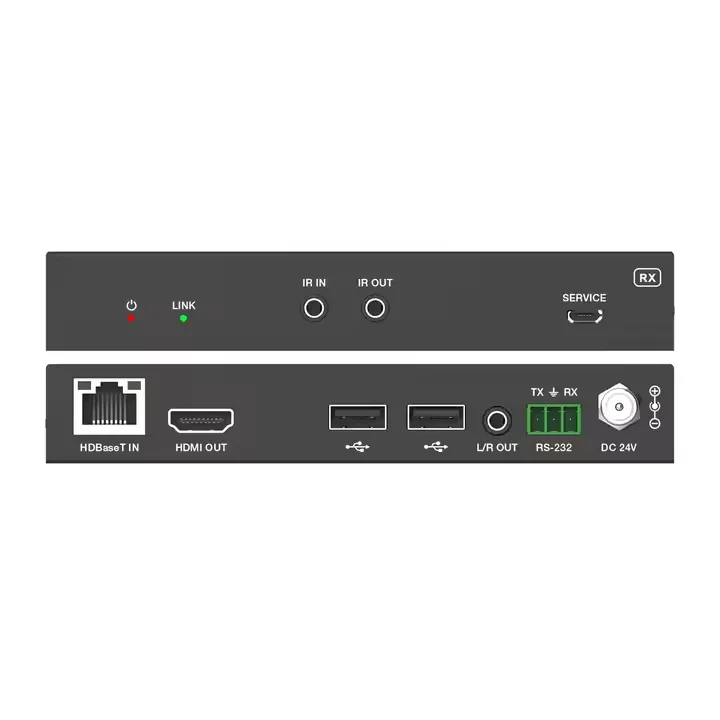

☆ Mga tampok ng RX na may 1x HDMI output, 2x USB 2.0 client
☆ Suporta ang USB-C at HDMI signal inputs para sa awtomatiko o manual na pagpapalit
☆ Ang awtomatikong pagpapalit ay suporta ang pagpili ng HDMI 5V o deteksyon ng signal
☆ Ang USB-C ay suporta ang DP-ALT mode para sa A/V, USB 2.0 data at karga ng kuryente hanggang 60 watts
☆ Talaga ng TX/RX USB-A client ports VBUS ay maaaring buksan o isara depende kung nauugnay ang USB host o hindi
☆ HDR, HDR10, HDR10+, Dolby Vision LLM at HLG pass-through
☆ Mga tampok ng 4K hanggang 1080p downscaling sa HDMI output, walang pagbabago ng frame rate
☆ Suporta ang parehong TX at RX para sa pagde-de-embed ng analog na audio
☆ RS-232 signal pass-through at kontrol sa guest-mode
☆ Suporta ang bi-direksyonal na pasulong ng IR signal at transmisyon ng USB 2.0 signal
☆ Pagpapamahala ng Advanced EDID
☆ Ang bawat USB-A port ay nagbibigay ng kuryente hanggang 5V/500mA
☆ Suporta sa bi-direksyonal na 24V POC, may POC switch
☆ Kompaktong disenyo para sa madaling at maayos na pagsasaakibat
Espesipikasyon
Paggawa sa HDMI |
HDMI 2.0b |
Paggawa sa HDCP |
HDCP 2.3 |
Bandwitdth ng Video |
18Gbps |
Resolusyon ng Video |
Hanggang 4K@60Hz 4:4:4 |
Katumpakan ng Kulay |
8/10/12bit |
Espasyo ng Kulay |
RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
Antas ng IR |
12Vp-p |
Frekwensiya ng IR |
Wideband 20K-60KHz |
Hdr |
HDR, HDR10, HDR10+, Dolby Vision, HLG |
Mga Format ng Analog Audio |
HDMI/USB-C/HDBT: LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD 3.5mm Analog Audio: LPCM 2CH |
Proteksyon sa ESD |
Pangkat ng katawan — ±8kV (Ahe discharge) & ±4kV (Kontakto discharge) |
Input |
1×HDMI Type A (19-pin female) 1 x USB-C IN [USB Type C, 24-pin female]
|
Output |
1 x HDBaseT OUT [RJ45, 8-pin female] 1 x L\/R OUT [3.5mm Stereo Mini-jack]
|
KONTROL |
1 x IR IN [3.5mm Stereo Mini-jack] 1 x IR OUT [3.5mm Stereo Mini-jack]
1 x RS-232 [3pin-3.81mm phoenix connector]
1 x SERBISYO[Micro USB, 5-pin babae]
1 x USB HOST [USB Type B, 4-pin babae]
3 x USB Mga Dispositibo [USB Type A, 4-pin babae]
|
Sukat |
Transmitter: 170mm [H] x 102mm [L] x 22mm [T] Receiver: 144mm [H] x 78mm [L] x 23mm [T]
|
Konsumo ng Kuryente |
94.32W (Kapag may power supply mula sa TX, 60W USB-C charging, POC papuntang RX) 10.8W (Kapag may power supply mula sa TX o RX, walang USB-C charging) |
Operasyon Temperatura |
32 - 104°F / 0 - 40°C |
