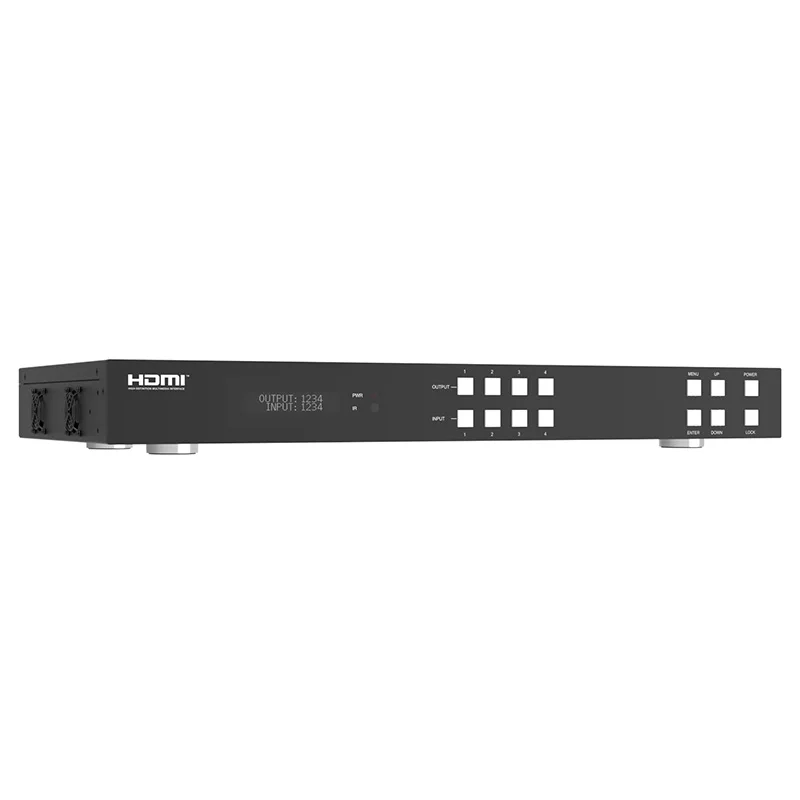

4K 4:4:4 4x4 HDBase-T HDMI Matrix Switch 150m via Cat5e/6/7 Cable Suporta IR RS-232 LAN Web GUI HDMI 2.0 HDCP 2.2
4 input 4 output HDMI HDBase-T Matrix
Brand:
PINWEI
Spu:
HDB-M150-4X4-4K60
- Panimula
- Inirerekomendang mga Produkto
Paglalarawan ng Produkto
Ang 18Gbps 4x4 HDBaseT(150M) Matrix ay maaaring mag-uugnay ng apat na mga pinagmulang HDMI sa walong display. Mayroon itong apat na mga HDMI output at bawat HDMI output ay inilalagay bilang isang CAT-Cable output na tumatakbo nang pareho. Ang HDBaseT output ay maaaring paglubogin ang distansya ng transmisyon ng video hanggang 492ft / 150m sa pamamagitan ng isang solo Cat 5e/6/7 cable at ang resolusyon ay hanggang 4K2K@60Hz 4:4:4. Suportado ang audio de-embedded papunta sa analog at coaxial audio. Bumababa ang bawat HDMI output ng 4K2K patungo sa 1080P downscaler nang independiyente.
Suportado ng produkto ang IR matrix. Ang IR signal ay kontrol na isa-sa-isa sa dulo ng Matrix, ngunit ang IR signal ay sumusunod sa channel ng HDMI video sa dulo ng HDBaseT Receiver.

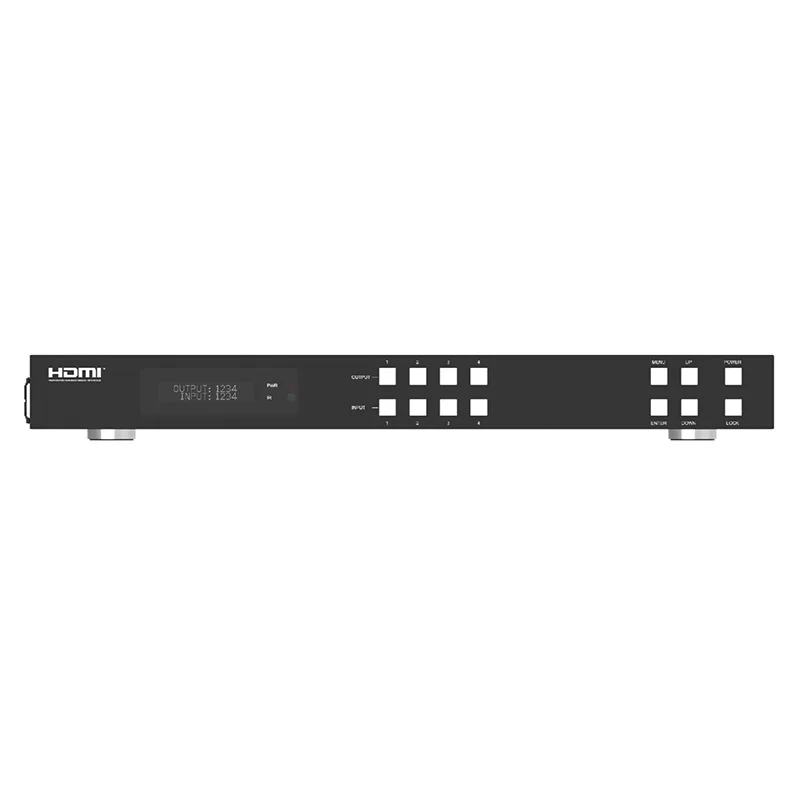

Nagbibigay ang produkto ng isang intuitive set ng front panel na may OLED screen at suportado ang kontrol sa pamamagitan ng mga pindutan ng front panel, IR remote, RS-232, LAN, at Web GUI.
Mga Produkto Features
☆ Tumutugma sa HDMI 2.0b, HDCP 2.2 at HDCP 1.x；
☆ Resolusyon ng video hanggang 4K2K@60Hz (YUV 4:4:4) sa lahat ng mga port ng HDMI & HDBaseT；
☆ 4 input ng HDMI, 4 output na mira ng HDMI & HDBaseT;
☆ Mga port ng HDMI ay transmit 18Gbps na walang sakuna at hindi nai-compress na bandwidth ng video;
☆ Suporta sa 18Gbps na walang sakuna at nai-compress na transmisyon ng signal ng HDBaseT;
☆ Suporta sa 4K->1080P Down Scaler para sa bawat port ng output;
☆ Kinakailangan ang HDR, HDR10, HDR10+, Dolby Vision, at HLG;
☆ Ang HDBaseT output ay maaaring mag-extend ng distansya ng transmisyon ng video hanggang 492ft / 150m para sa 1080P o 394ft / 120m para sa 4K2K gamit isang singlo na kable ng Cat 5e/6/7;
☆ May suporta sa HDMI audio pass-through hanggang 7.1CH HD audio (LPCM, Dolby TrueHD at DTS-HDMaster Audio);
☆ Suporta IR matrix;
☆ Suportado ang audio de-embedded sa pamamagitan ng mga port na analog at coax;
☆ Suportado ang advanced EDID management at CEC control;
☆ 24V POC sa lahat ng mga HDBaseT port;
☆ Disenyong 1U rack mounted na may front panel OLED display;
☆ Kontrola sa pamamagitan ng mga button sa front panel, IR remote, RS-232, LAN at Web GUI;
Espesipikasyon
item |
halaga |
|
Paggawa sa HDMI |
HDMI 2.0b |
|
Paggawa sa HDCP |
HDCP 2.2 at HDCP 1.x |
|
Bandwitdth ng Video |
18Gbps |
|
Resolusyon ng Video |
Hanggang 4K2K@50\/60Hz (4:4:4) |
|
Katumpakan ng Kulay |
8-bit, 10-bit, 12-bit (1080p@60Hz) 8-bit (4K2K@60Hz YUV4:4:4) 8-bit, 10-bit, 12-bit (4K2K@60Hz YCbCr 4:2:2/4:2:0) |
|
Espasyo ng Kulay |
RGB, YCbCr 4:4:4/4:2:2/4:2:0 |
|
Hdr |
HDR10, HDR10+, Dolby Vision, HLG |
|
Mga Format ng HDMI Audio |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
|
Mga Format ng Coax Audio |
PCM 2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
|
Analog na Balansado Mga Format ng Audio |
PCM2.0 |
|
Vmax |
2Vrms |
|
Humidity ng Operasyon |
20%- 90% RH (walang pagkakandens) |
|
SNR |
＞90dB |
|
Relasyon ng THD+N |
＜0.1% (V_max) 0.001%~0.01% (V_best) |
|
CrossTalk |
＞80dB |
|
Tugon sa dalas |
20Hz~20kHz ±0.5dB |
|
Proteksyon sa ESD |
Pangkat ng katawan — ±8kV (Ahe discharge) & ±4kV (Kontakto discharge) |
|
Mga koneksyon |
||
Matrix |
||
Mga port ng input |
4x HDMI Type A [19-pin female] |
|
Mga puerto ng output |
4x HDMI Type A [19-pin female] 4x HDBaseT port [RJ45] 4x Kalye audio [3.5mm Stereo Mini-jack] 4x balanseng analog audio [5-pin Phoenix connector] |
|
Mga Port ng Kontrol |
5x IR SAHIM [3.5mm Stereo Mini-jack] 5x IR LABAS [3.5mm Stereo Mini-jack] 1x TCP/IP [RJ45] 1x RS-232 [D-Sub 9] |
|
Tagagawa ng HDBaseT |
||
Mga port ng input |
1x HDBT IN [RJ45, 8-pin babae] |
|
Mga puerto ng output |
1x HDMI Type A [19-pin babae] 1x SALIDA NG AUDIO [3.5mm Stereo Mini-jack] |
|
Mga Port ng Kontrol |
1x IR IN [3.5mm Stereo Mini-jack] 1x IR OUT [3.5mm Stereo Mini-jack] 1x RS-232 [3-pin phoenix connector] 1x SERVICE [Mini-USB, Update port] |
|
Makinikal |
||
Kahon |
Kandungan ng metalyo |
|
Kulay |
Itim |
|
Sukat |
Matrix: 440mm (H) x 200mm (L) x 44.5mm (T) Receiver: 140mm (H) x 65mm (H) x 18mm (H) |
|
Timbang |
Matrix: 3.1Kg, Receiver: 155g |
|
Supply ng Kuryente |
AC 100 - 240V 50/60HZ |
|
Paggamit ng kuryente (max) |
60W (Max) |
|
Temperatura ng Operasyon |
32 - 104°F / 0 - 40°C |
|
Storage temperature |
-4 - 140°F / -20 - 60°C |
|
Relatibong kahalumigmigan |
20 - 90% RH (walang pagkakondense) |
|
