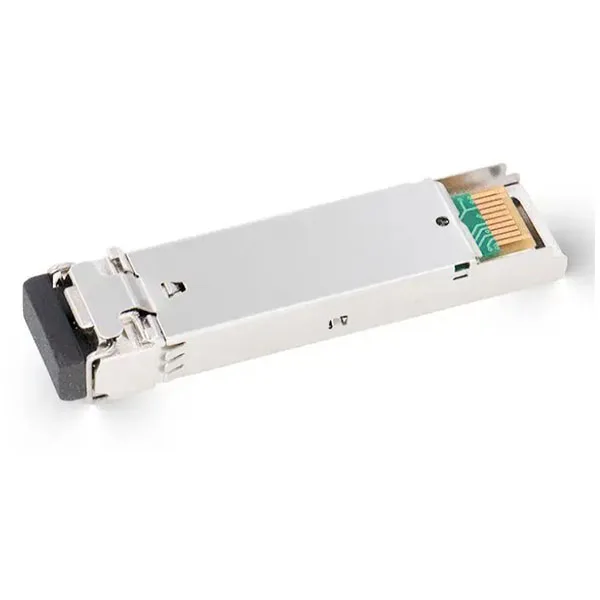

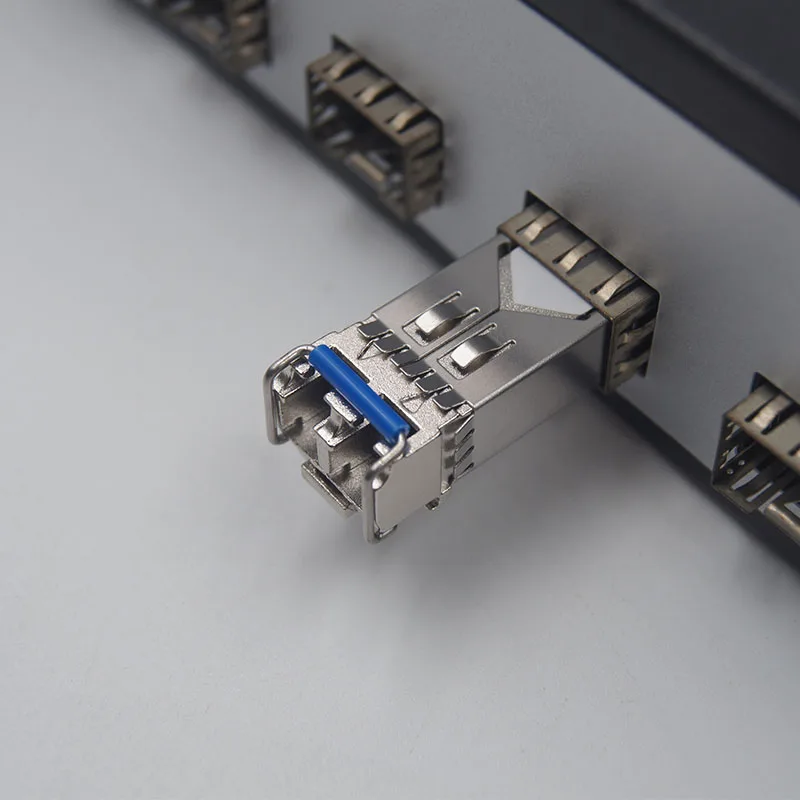

1.25G 40KM 1310nm Single Mode Dual LC DDM Fiber Optic SFP Modules
Optikong Transceiver
Brand:
PINWEI
Spu:
SFP-1G-1310-40
- Panimula
- Inirerekomendang mga Produkto
Paglalarawan ng Produkto
Ang SFP-1G-1310-40 ay isang mataas na pagganap, mababang kosong modul na suporta hanggang 1.25Gbps, at distansya ng transmisyong hanggang 40km sa SM fiber. Ang transceiver ay binubuo ng dalawang bahagi: Ang seksyon ng transmitter ay kumakatawan sa laser driver at 1310nm DFB laser. Ang seksyon ng receiver ay binubuo ng PIN photodiode na integrado sa transimpedance preamplifer (TIA) at Limitting Amplifier. Ang module ay maaaring i-plug-out at i-plug-in habang gumagana sa 20-pin connector. Ang high-speed na elektrikal na interface ay batay sa low voltage logic, na may pangunahing 1000hms na differential impedance at AC coupled sa loob ng module.
Ang optical output ay maaaring i-disable sa pamamagitan ng LVTTL logic high-level input ng TX DIS. Inihahandog ang Transmit Fault (Tx_Fault) upang ipakita na nakikita ng transmitter ng module ang isang fault condition na may kinalaman sa operasyon o seguridad ng laser. Ang Loss of signal (RX_LOS) output ay inihahandog upang ipakita ang nawawala na input optical signal ng receiver. Mayroong serial EEPROM sa transceiver na nagbibigay-daan sa gumagamit na makakuha ng access sa mga datos ng transceiver monitoring at configuration sa pamamagitan ng 2-wire SFP Management Interface. Gumagamit ito ng isang solong address, AOh, na hinati sa memory map sa dalawang bahagi: lower at upper area. Nakukuha ang basic digital diagnostic (DD) data sa lower area habang ang specific data ay nakukuha sa isang serye ng talahanayan sa high memory area.
Features
Hanggang 40km transmisyong distansya sa SMF;
Hanggang 1.25 Gbps;
Hanggang 40km transmisyong distansya sa SMF;
Hanggang 1.25 Gbps;
1310nm DFB laser at PIN receiver;
2-wire interface para sa integrated Digital Diagnostic monitoring;
Maaaring isara habang nakakonekta;
Madaling pagbaba ng EMl at mahusay na proteksyon laban sa ESD;
+3.3V power supply;
Paggamit ng enerhiya mas mababa sa 1.0W;
Operasyon na temperatura ng kaso:0~+70℃.
Madaling pagbaba ng EMl at mahusay na proteksyon laban sa ESD;
+3.3V power supply;
Paggamit ng enerhiya mas mababa sa 1.0W;
Operasyon na temperatura ng kaso:0~+70℃.
Paggamit
Mga high-speed storage area networks;
Koneksyon sa pagitan ng mga computer cluster;
Pribadong mataas na bilis na data pipes;
Pagsunod
Tumutugma sa lEEE 802.3Z;
Tumutugma sa MSA SFF-8472;
Sumusunod sa SFP MSA.
Espesipikasyon
item |
halaga |
Pangalan ng Produkto |
1.25G Modyul na SFP |
Wavelength |
1310nm |
Mga port |
LC |
Uri ng hibla |
Isang Mode Dual Fiber |
Warranty |
1 taon |
Timbang |
0.02kg/pcs |
Paggamit |
FTTH FTTxFTTB Network |
Distansya ng paghahatid |
40km |
