1080P HDMI sa IP Encoder Decoder Extender suporta Video Wall Processing/HDMI1.3/HDCP1.4/RS-232 Serial Port/Audio/POE
HDMI Encoder Decoder
Brand:
PINWEI
Spu:
PW-HD-ED-1080
- Panimula
- Inirerekomendang mga Produkto
Paglalarawan ng Produkto
Ang produktong AV over IP ay nagdistribute ng maraming HD nilalaman patungo sa maraming HD display na mga kagamitan sa pamamagitan ng isang 100M/1G Network Switch. Nag-aalok ito ng maiikling kalidad, mababang-bandwidth na H.265/H.264 na maayos na kompresyon ng video at suporta sa resolusyon hanggang 1920x1200@60Hz 4:4:4. Ang distansya ng transmisyong senyal ay maaaring mailap hanggang 328 ft / 100m sa pamamagitan ng CATE5E/6/6A/7 kable.
Suporta ang produkto para sa analog na embedding at pag-extract ng audio. Suporta din ito ang kontrol ng RS-232 (pass-through & Guest mode) at kontrol ng single-machine (nakuha ang matrix switching gamit ang panel buttons o kontrol ng RS-232 nang walang Controller Box).
Tampok ng produkto
☆ Nakakasunod sa HDMI 1.3 at HDCP 1.4
☆ Resolusyon ng video hanggang 1920x1200@60Hz 4:4:4
☆ Suporta sa 4.95Gbps bandwidth ng video
☆ Maaring mailabas ang distansya ng transmisyon hanggang 328ft / 100m gamit ang CATE/6/6A/7 cable
☆ Suporta sa point-to-point pagpapalakas ng signal
☆ Suporta sa pagdistribute ng signal, multicast mode, distributed matrix at video wall (hanggang 9 x 9) functions sa pamamagitan ng isang 1G Network Switch
☆ Maaaring magamit ang matalinong pamamahala sa video wall para sa bagong disenyo ng pagsasaayos ng wall
☆ Suporta sa LPCM 2.0CH (32/44.1/48KHz) format ng audio
☆ Suporta sa embedding at pagbubuga ng audio
☆ Suporta sa RS-232 control (pass-through & Guest mode)
☆ Suporta sa pangunahing stream at sub stream na mga mode ng encoding
☆ Maaaring i-configure ang mga parameter ng stream sa pamamagitan ng Web GUI o Controller Box
☆ Kinokontrol sa pamamagitan ng mga pindutan sa panel, RS-232, TCP/IP, Web GUI at Controller Box
☆ Suporta sa POE function (802.3af Class 3, PD mode)
☆ Matalinhang disenyo ng networking para sa madaling at maayos na pag-install
Espesipikasyon
Teknikal |
|||
Paggawa sa HDMI |
HDMI 1.3 |
||
Paggawa sa HDCP |
HDCP 1.4 |
||
Bandwitdth ng Video |
4.95Gbps |
||
Pamantayan sa Pagpapakompresyon ng Video |
H.265/H.264 |
||
Resolusyon ng Video |
Hanggang 1920*1200@60Hz 4:4:4 |
||
Espasyo ng Kulay |
RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 |
||
Mga Format ng Audio |
LPCM 2.0CH (32\/44.1\/48KHz) |
||
Katumpakan ng Kulay |
Input: 8-bit, 10-bit, 12-bit (1080p@60Hz); Output: 8-bit |
||
Mga Format ng Analog Audio |
Analog audio sa kaliwa at kanang stereo |
||
Distansya ng paghahatid |
100m (CAT5E\/6\/6A\/7) |
||
Proteksyon sa ESD |
±8kV (Hangin-gap discharge) & ±4kV (Kontakto discharge) |
||
Koneksyon |
|||

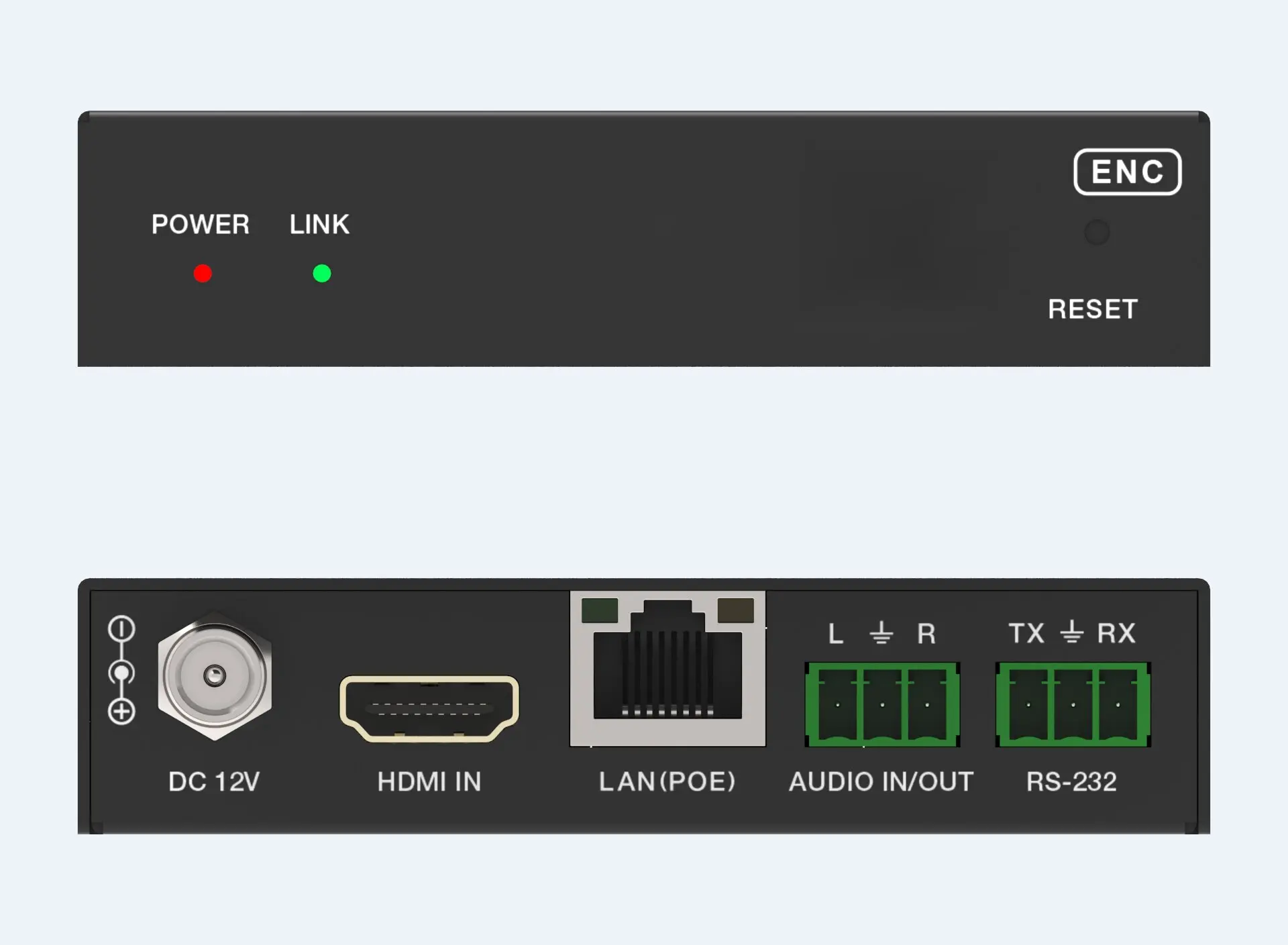

Encoder |
1x HDMI SA [Type A, 19-pin female]
1x LAN [RJ45 connector, POE] 1x AUDIO SA/PATAWAG [3-pin phoenix connector] 1x RS-232 [3-pin phoenix connector]
|
||
Decoder |

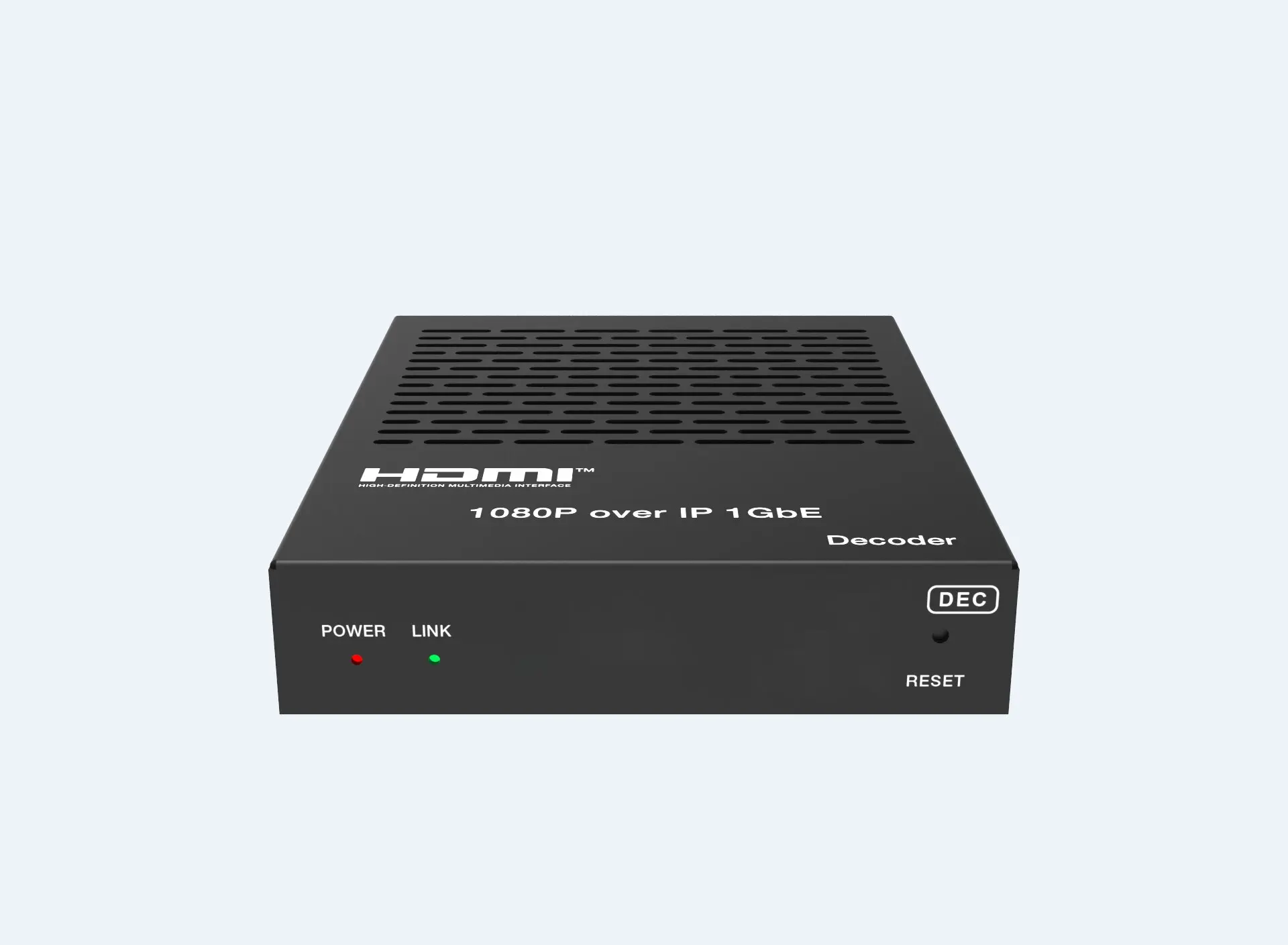

1x HDMI LABAS [Type A, 19-pin female] 1x LAN [RJ45 connector, POE]
1x AUDIO OUT [3-pin phoenix connector] 1x RS-232 [3-pin phoenix connector]
|
||
Makinikal |
|||
Kahon |
Kandungan ng metalyo |
||
Kulay |
Itim |
||
Sukat |
Encoder / Decoder: 120mm [H] x 95mm [L] x 21.5mm [H] |
||
Timbang |
Encoder: 295g, Decoder: 295g |
||
Supply ng Kuryente |
Input: AC100 - 240V 50/60Hz, Output: DC 12V/1A |
||
Konsumo ng Kuryente |
Encoder: 2.88W, Decoder: 2.88W |
||
Operating Temperature |
14 - 113°F / -10 - 45°C |
||
Storage temperature |
-4 - 140°F / -20 - 60°C |
||
Relatibong kahalumigmigan |
20 - 90% RH (walang condensing) |
||

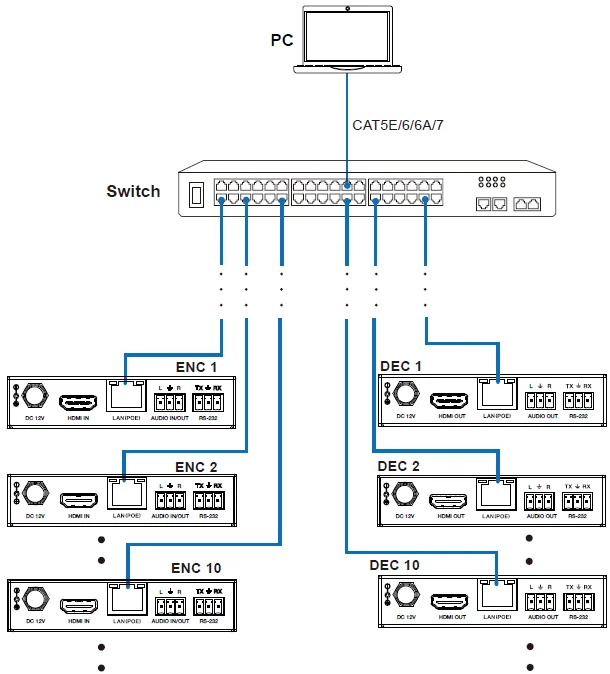

Paggamit
